개 요
주상도 작성은 건설분야에서 모든 공사에 선행하여 시행되는 가장 기초적인 작업으로 다양한 양식과 내용을 포함하고 있으며 공학문제해결에 있어서 가장 중요한 역할을 담당하는 분야이다. 이 주상도 작성을 XSiteMap 주상도 통합관리 시스템을 이용하여 간단하고 정확하게 수행하고 차후 유지관리 및 참고자료로서의 주상도데이타를 프로젝트 관리기능을 통하여 계층적으로 편리하게 보존할 수 있습니다.
또한 XSiteMap 주상도 통합관리 시스템을 이용하여 주상도 작성 후 이차적으로 발생하는 작업 예를 들어 CAD 작업도면에 주상도를 삽입, 주상도 일부분을 가공하기 위해 작업이 필요한 경우에 대비하여 호환성과 편리성을 고려하여 주상도와 단면도의 출력물(DXF, WMF, 프린터출력)를 다양화하여 작업효율을 증대시킬 수 있도록 개발하였습니다.
XSiteMap 주상도 통합관리 시스템은 개발자 중심의 프로그램이 아닌 사용자 중심의 프로그램으로 개발되어 주상도 양식의 변경 등으로 발생되는 문제들을 개발자가 아닌 사용자가 임의로 모든 주상도, 단면도의 형태를 변경, 추가 할 수 있도록 고안되어 추후 발생되는 양식 변경등에 최대한으로 대처할 수 있도록 되어 있습니다.
주요 특징
XSiteMap 주상도 통합관리 프로그램은 기존의 주상도 작성방법인 기존 상용프로그램, 직접 도면작업을 이용한 방법에서 발생되는 작성된 주상도 관리의 문제점을 보안하는 것과 주상도 작성 후 발생하는 이차적인 작업을 줄이는데 중점을 두고 개발되었다. XSiteMap 주상도 통합관리 프로그램의 주요한 특징은 다음과 같다.
3.1 프로젝트 관리기능
단순한 개별적인 주상도나 단일 현장에 대한 자료관리가 아닌 발주처별, 지역별, 현장별, 다수의 사용자의 자료를 통합하여 관리할 수 있는 형태로 원도우즈 환경의 탐색기에서 쉽게 볼 수 있는 계층적 트리구조로 개발된 프로젝트 관리 도구를 이용하여 개개의 자료를 통합하여 복사, 이동, 생성 할 수 있으며 다른 사용자가 작업한 내용을 통합할 수 있는 두 개의 프로젝트 관리창을 생성하여 프로젝트 관리창간의 복사가 자유로워 원하는 주상도 관리파일을 생성할 수 있다. 이 프로젝트 관리 도구를 이용하면 다수의 조사업체가 작성한 주상도를 발주처나 관리부서에서 하나의 파일로 통합할 수 있으며 또한 시공사에서 추가적으로 실시한 조사내용도 통합하여 관리할 수 있어 업무의 추후 효율과 공학적인 문제해결을 위한 자료제공에 있어서 많은 이점을 제공한다.
3.2 사용자 인터페이스 중심
사용자가 최대한 프로그램을 편하게 사용할 수 있도록 직관적인 구조와 인터페이스를 강화하여 입력내용이나 불필요한 마우스의 움직임을 최소한으로 줄여 프로젝트 작성시간을 최소화할 수 있도록 하였으며 또한 기 작업한 기본 환경요소를 반복적으로 사용할 수 있도록 사용자 중심의 데이터베이스를 구축할 수 있는 시스템으로 개발되었다. 입력과 동시에 입력된 내용을 확인하고 수정할 수 있는 인터페이스를 보유하고 있어 주상도 입력작업과 단면도 작성을 편리하게 할 수 있도록 되어 있다. 또한 다양한 양식과 양식의 변경으로 발생하는 업무효율저하와 추가적인 비용을 절감하기 위하여 개발자 중심의 주상도 양식 작성이 아닌 사용자 중심의 주상도 양식 작성으로 누구나 간단한 규칙만 숙지하면 입력된 내용에 대해서 모든 내용을 사용자 임의로 주상도 양식을 생성할 수 있으며 이에 따른 추가적인 비용이 발생하지 않는다.
3.3 작업시간 단축 업무효율 증대
프로젝트 관리창과 데이터입력창의 상호 연동을 통하여 생성된 모든 주상도를 간단한 마우스 컨트롤을 통하여 이동, 복사, 단면도생성이 가능하며 모든 운영체제가 원도우 환경으로 사용자에게 적합한 환경을 제시한다. 또한 모든 입력 데이타와 출력물은 자동으로 디렉토리를 생성하여 입력 및 출력데이타를 손쉽게 관리할 수 있도록 하며 특히 생성되는 출력물의 파일명도 자동으로 생성하여 주상도명으로 모든 것을 파악할 수 있는 구조로 되어 있어 사용자의 작업시간을 크게 단축시킬 수 있다. 자주 사용하는 옵션이나 양식 등을 저장하여 새로운 주상도 작성시 이 저장된 내용을 이용하여 작업을 수행할 수 있어 한번 수행한 작업을 반복적으로 수행하는 업무가 발생하지 않도록 사용자 위주의 기능을 강화하여 업무효율을 증대시킬 수 있도록 개발되었다.
주요 기능
XSiteMap 주상도 통합 관리 프로그램의 프로젝트 관리, 주상도관리, 단면도관리, 주상도 심볼 편집기, 주상도 편집 및 양식변경 등 주요기능을 요약하여 정리하고 세부적인 기능은 다음과 같다.
4.1 인쇄방식
(1) 현재페이지, 현재주상도 및 공별 수직, 수평 인쇄 지원
(2) 단면도, 일부분, 전체 인쇄 지원
(3) 프로젝트 관리 기능에서 선택한 하부 프로젝트별로 인쇄 지원
(4) 미리보기 기능으로 확대, 축소, 일정비율 미리보기 가능
(5) 자유로운 폰트 지원, 인쇄 여백 지원
(6) 다양한 방식의 출력지원(미리보기, 프린터, DXF, WMF 출력)
4.2 주상도 관리
(1) 주상도 관리 – [주상도 미리보기, 프린터, DXF, WMF 출력]
가. 미리보기 : 전체, 확대, 축소, 사용자 임의 등 다양한 형식으로 미리보기를 지원
나. 프로젝트 관리 기능을 통하여 주상도별, 프로젝트별 출력 및 미리보기 가능
다. 현재, 전체, 수직 및 수평, 공별등 다양한 형태의 출력방식을 지원
라. 출력방식 : 다양한 출력 방식
① 프린터 직접 인쇄
② AutoCAD DXF 변환 지원 (R14, 2000)
③ WMF 파일 변환 지원
(2) 출력 예

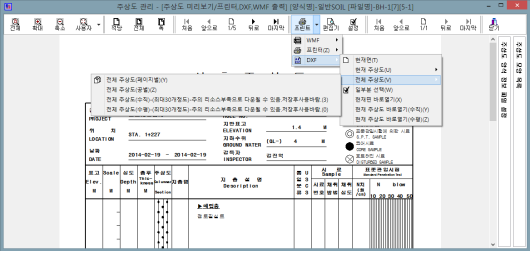

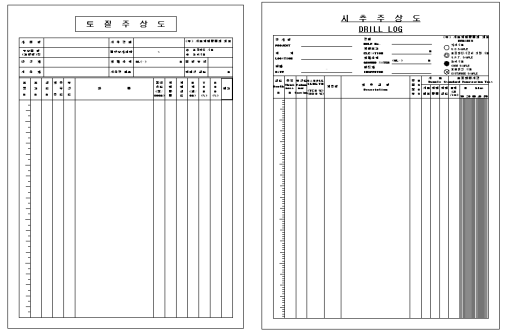

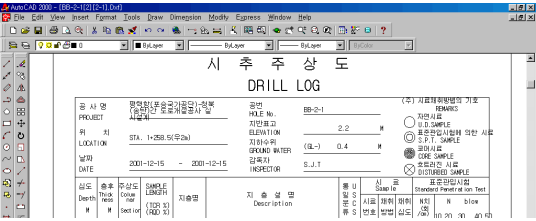

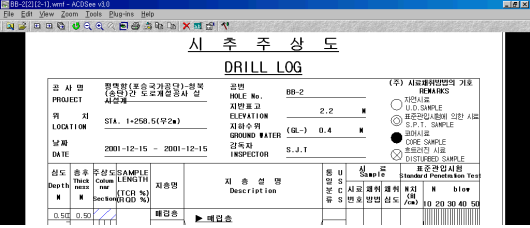

※ 아래의 그림은 XSiteMap에서 미리보기, DXF, WMF 로 출력된 주상도의 예
4.3 단면도 관리
(1) 단면도 관리 -[단면도 미리보기/CS2파일, DXF, 프린터 출력]
가. 미리보기 : 전체, 확대, 축소, 이동, 영역 등 다양한 형식으로 미리보기 가능
나. 프로젝트 관리기능을 통하여 단면도별, 프로젝트별 미리보기 및 출력 가능
다. 출력방식 : 다양한 출력방식으로 사용자의 선택에 의해서 직접 프린터 인쇄, Auto CAD DXF 변환 지원(R14, 2000), CS2 파일 저장 지원
라. 사용자 임의로 여백, 글씨체 크기, 위치를 조정하여 원하는 단면도를 생성 가능
마. 주상도 폭을 사용자가 임의로 지원하여 출력시 단면의 사이즈에 적합하게 조정할 수 있다.
바. 단면도 출력시 X방향 축척을 지원하여 출력시 용지 폭 부족으로 인한 잘림을 방지할 수 있으며 CAD 도면 출력시 X 방향 축척과 실 좌표 출력으로 원하는 형태의 단면도를 생성할 수 있도록 지원
(2) 출력 예

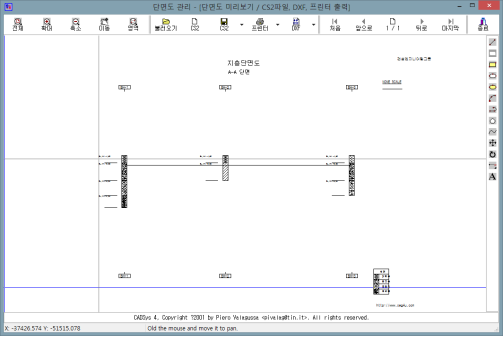

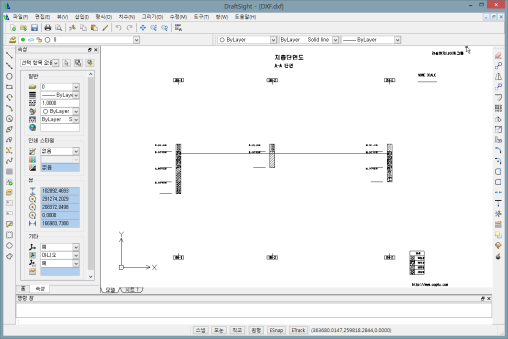

※ 아래의 그림은 XSiteMap의 미리보기, DXF로 출력된 단면도의 예

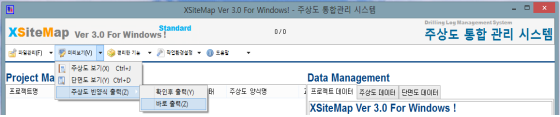

4.4 주상도 빈양식 출력
가. 지원되는 모든 주상도양식을 빈양식으로 출력 가능
나. 주상도 출력시 확인 후 출력 기능으로 프린터 직접출력 및 WMF, DXF 등 다양한 출력물 생성가능
다. 양식변경은 좌측의 그림에서 나타낸바와 같이 주상도의 형태 선택만으로 변경하여 빈 양식을 출력 가능
4.5 주상도 편집기
아래의 그림에서 보는 바와 같이 주상도 편집기를 통하여 원하는 주상도 편집 및 생성 가능하다.
4.6 주상도 양식 변경
일정한 폼을 불러서 주상도 데이터를 입력하는 형식이 아닌 데이터 입력 후 주상도 폼 선택만으로 자유로운 변경이 가능하다.

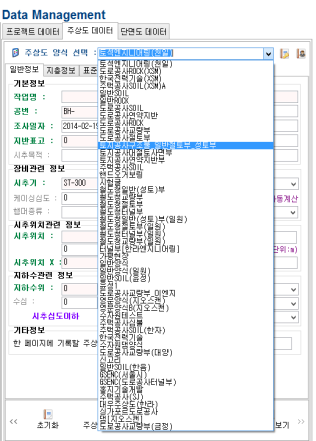

가. XSiteMap에서 기본적으로 제공하는 양식뿐만 아니라 사용자가 작성한 양식을 포함하여 생성된 모든 양식의 형태로 좌측의 그림에서 보는 바와 같이 간단한 선택으로 변경이 가능
나. 양식 변경에 따른 필수입력 사항이 라벨 및 입력상자가 활성화되므로 쉽게 추가된 필수 입력사항을 입력함으로써 원하는 형태의 주상도 작성이 가능
다. 현재의 양식에 불필요한 사항도 입력가능하게 입력상자를 활성화시킬 수 있어 양식위주의 주상도 작성이 아닌 데이터 기반으로 되어 있어 추후 참고자료로서의 기능을 더욱 발휘할 수 있음
4.7 시추공 번호 관리

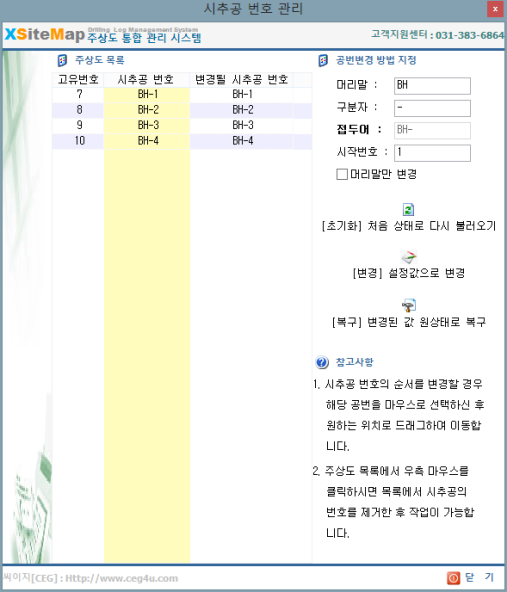

(1) 위의 그림에서 보는 바와 같이 시추공 번호 관리 기능을 이용할 경우 기 작성된 주상도 공번을 사용자의 순서에 맞게 일괄 변경가능하며 주상도 작성시 빈번하게 발생하는 추가, 변경, 이동 된 공번에 대하여 일괄적으로 공번의 적용이 가능
(2) 주상도 추가로 인한 변경된 공번을 하나 하나 수정할 필요가 없이 일괄 변경함으로 작업시간을 단축시킬 수 있어 불필요한 작업은 최소화하여 업무효율을 증가
4.8 주상도 심볼 편집기
(1) 주상도 심볼 편집기를 통하여 자유로운 심볼의 수정, 생성이 가능
(2) 변경 및 생성된 심볼은 각 설정에 맞게 기본 파일로 저장할 수 있으며 기본설정 및 도로공사실무편람 등의 시방서나 기준에 따라 저장해 두고 작업 상황에 적절한 설정파일을 현 주상도 작성시 편리하게 적용 가능

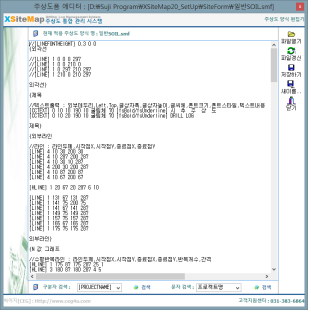

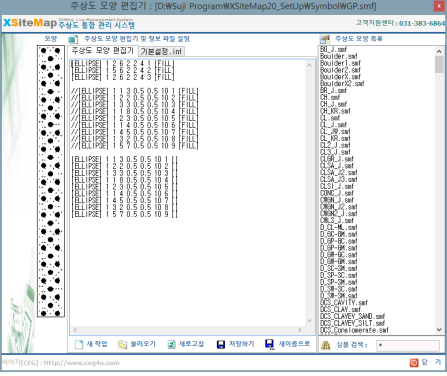

주상도 심볼을 편집하는 방법은 정의된 간단한 규칙에 의해 심볼을 변경한다. 일반적으로 심볼을 이루는 라인, 삼각형, 사각형, 원, 임의모양을 생성할 수 있는 구분자가 XSiteMap 에 등록되어 있어 이 구분자를 이용하여 편리하게 새로운 심볼을 생성하고 변경할 수 있다. 자세한 내용은 [6. 주상도 모양 편집기]에서 자세히 설명할 것이다.
4.9 지층설명 편집기

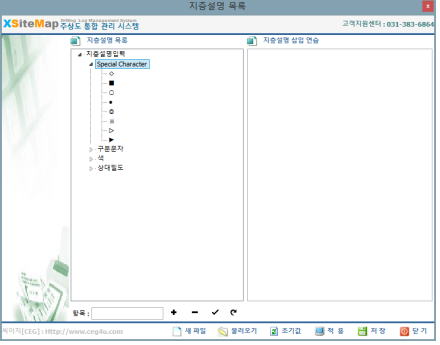

지층설명 자동 선택기능으로 원하는 내용을 기억시킴으로써 빠른 입력 작업이 가능하다. 주상도 작성에 능숙한 사용자라면 그냥 지층설명 메모장에 그냥 입력하여도 되나 처음 사용자는 어떤 내용을 입력하여야 할 것인가에 대한 고민을 할 필요가 없이 지층설명 메모장에서 상단의 버튼을 클릭하시면 기본적인 입력내용이 팝업메뉴로 생성된다. 이 생성된 내용을 선택하는 것으로 지층설명입력 작업 수행을 원만히 할 수 있을 것이다.
(1) XSiteMap 지층설명 입력 방법은 사용자의 편의를 위해서 자주 사용하는 용어를 파일로 저장하여 팝업메뉴를 이용하여 쉽게 입력할 수 있도록 지원
(2) 사용자가 임의로 작성 내용을 편집하여 저장해 놓고 다음에 사용시 불러오기를 이용하여 저장한 내용을 반복하여 사용할 수 있도록 되어 있음.
4.10 프로젝트 관리기능

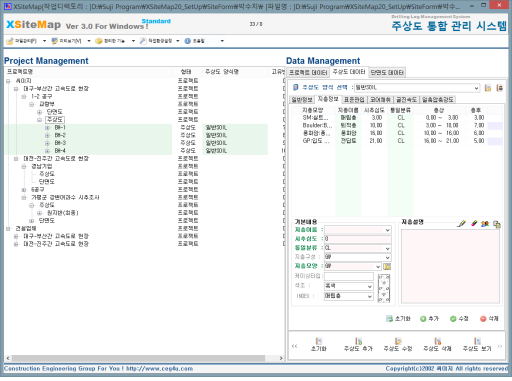

XSiteMap 주상도 통합 관리 프로그램에서 가장 강력한 기능을 가지고 있는 기능 중의 하나가 프로젝트 관리기능이다. 각종 입력 데이타를 프로젝트 단위별로 계층구조로 생성하여 복사, 이동, Import, Export 가 가능하며 Windows 환경에 익숙한 사용자라면 쉽게 프로젝트를 관리할 수 있을 것으로 판단된다. 모든 기능은 Windows 의 탐색기 기능과 유사하다. 이동시는 마우스 드래그로 복사를 할 경우에는 Ctrl+마우스 드래그로 가능하다.
(1) 프로젝트 관리 기능을 이용할 경우 동일한 이름을 가진 주상도라도 개별적으로 판단하여 수정, 삭제가 자동적으로 이루어질 수 있도록 개발되어 있으므로 사용자는 주상도 생성시 동일한 주상도 공번이 발생할 경우 임의로 구분자를 입력할 필요가 없다.
(2) 프로젝트 관리 기능을 이용할 경우 단면도 생성시는 단면도 노드를 생성한 후 단면도에 포함될 해당 주상도를 마우스로 드래그하여 단면도 노드에 그래그 앤 드롭하면 자동적으로 생성이 된다. 이 생성된 주상도가 변경이나 삭제가 될 경우에 이 단면도의 주상도 단면정보가 자동적으로 변경, 삭제가 이루어진다.

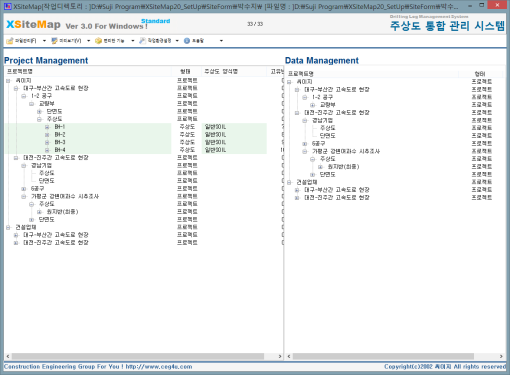

(3) 위의 그림에서 보이는 바와 같이 프로젝트 관리 이중창을 실행할 경우 단일 프로젝트뿐만 아니라 다른 프로젝트간의 데이터를 이동, 생성할 수 있어 프로젝트 관리 업무를 극대화 시키는 작업을 수행할 수 있다.
고객지원
XSiteMap 주상도 통합 관리 프로그램의 고객지원은 토목 전문 사이트 [ 건설엔지니어링그룹 : http://www.ceg4u.com ]를 통하여 다양한 형식의 고객지원을 수행한다. 단순한 주상도 작성에만 고객지원을 하는 체계가 아닌 이 주상도 데이타를 이용하여 이루어지는 각종 공학적인 문제를 해결할 수 있는 고객지원이 될 수 있도록 되어 있다.
사용환경
① 개발언어 : Delphi 2007, XE2
② 개발운영체제 : Windows 7
③ 개발 그래픽 해상도 : 1280 X 1024
④ 사용가능 운영체제 : Windows 호환운영체제(XP, Vista, 7, 8)
⑤ 사용가능 그래픽 해상도 : 최소 1280 X 1024 이상, 권장 1280 X 1024
참고자료
제품에 대해 더 자세한 사용방법을 알고 싶은 분은 아래의 자료을 다운받아 사용하시기 바랍니다.
