개 요

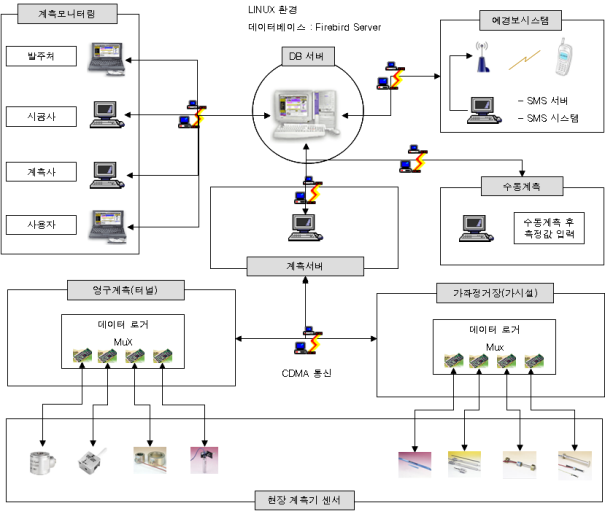

통합 계측관리시스템(xMS : Monitoring System)은 현장정보부터 계측관리정보 및 계측데이터관리까지 통합적인 관리를 수행하는 시스템으로 구성되어 있으며 통합 계측관리시스템은 계측데이터서버, 데이터베이스서버, 계측관리프로그램으로 구성되어 있다. 계측데이터서버는 각종 계측기 센서로부터 신호를 전달받아 측정값을 일정한 형태의 값으로 변환한 후 데이터베이스서버로 데이터를 전송하여 데이터베이스에 저장하는 역할을 수행한다. DB 서버는 계측데이터서버로부터 전송된 데이터를 저장하며 또한 계측관리를 위한 각종 현장정보, 사용자정보, 관리정보 등을 저장하고 관리한다. 최종적으로 사용자는 계측관리프로그램을 통하여 센서로부터 측정된 각종 계측기에 대한 데이터를 제공하며 현장정보, 사용자정보, 관리정보, 계측센서정보를 등록, 변경할 수 있는 기능을 수행한다.
주요 기능
통합 계측관리시스템은 크게 계측데이터서버, DB 서버, 계측관리시스템으로 구성되어 있으며 각 항목이 수행하는 주요기능은 다음과 같다.
가. 계측데이터서버
나. 데이터베이스 시스템(DB 서버)
다. 계측관리시스템
라. 예·경보시스템
1) 계측데이터서버
계측데이터서버의 주요기능은 계측센서로부터 전송받은 데이터를 DB 서버에 저장하고 계측관리시스템을 위한 데이터전송 기능을 수행한다.
① 계측센서에 대한 센서정보 등록 및 센서에 대한 보정방법 등을 설정하고 센서에 각종 변수를 설정한다.
② 계측센서로부터 전송받은 데이터를 가공하여 DB서버에 저장한다.
③ 측정된 데이터를 분석하여 관리상태를 예·경보 서버에 실시간 데이터를 전송한다.
2) 데이터베이스 시스템(DB 서버)
DB서버의 주요기능은 계측데이터서버 및 계측관리프로그램으로부터 전송받은 데이터 및 각종 정보를 저장하고 관리하는 기능을 수행한다.
① 계측 데이터 저장
② 현장정보, 사용자정보, 센서정보 등 저장
③ 위험 감지 후 SMS시스템을 위한 예·경보 사용 환경 제공
④ 계측보고서, 게시판 등 현장 관리자 상호간의 커뮤니케이션을 위한 자료 저장
3) 계측관리시스템
계측관리시스템의 주요기능은 현장에 대한 기초정보 관리, 계측데이터서버 및 데이터입력을 통하여 저장된 데이터관리, 계측보고서, 게시판 등 현장 관리자 상호간의 커뮤니케이션을 위한 사용 환경 제공 등의 기능을 수행한다.
① 현장관리
② 예·경보 관리
③ 사용자 관리
④ 센서그림관리
⑤ 계측기관리
⑥ 데이터입력
⑦ 계측그래프 관리
⑧ 현장정보 관리 및 현장 관리자간의 커뮤니케이션 환경 제공
⑨ 계측계획도, 구간배치도, 단면정보 등 현장정보제공
⑩ 계측기 측정현황 및 위험관리 목록 제공
4) 예·경보시스템
예·경보시스템은 데이터베이스시스템과 계측관리시스템과 연동하여 대상 현장의 위험요소를 관리자에게 전달할 수 있는 역할을 하는 시스템으로 구성되어 있으며 CDMA통신을 통한 SMS(Short Message Service)를 이용하여 구축하도록 설계하고, 예․경보시스템은 계측관리시스템 및 계측데이터 분석프로그램이 작동하지 않는 상태에서도 독립적으로 상시 작동할 수 있도록 별도의 감시시스템을 구축하여 예기치 않는 문제발생에 대처할 수 있도록 시스템을 구성한다.
계측관리시스템
통합 계측관리 시스템(xMS : Monitoring System) 계측관리 프로그램은 현장에 대한 각종 정보 및 커뮤니케이션, 사용자를 위한 접속관리, 계측데이터서버로부터 전송된 데이터 및 데이터베이스에 저장된 각 종 정보를 분석하는 프로그램이다.

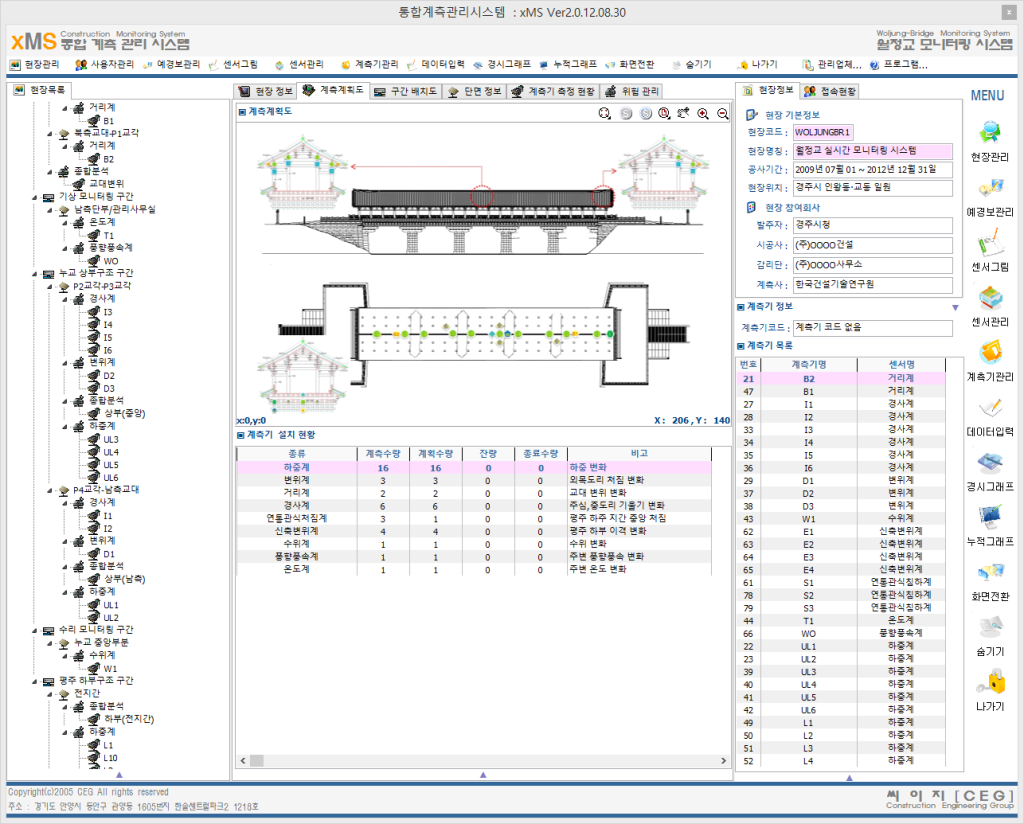

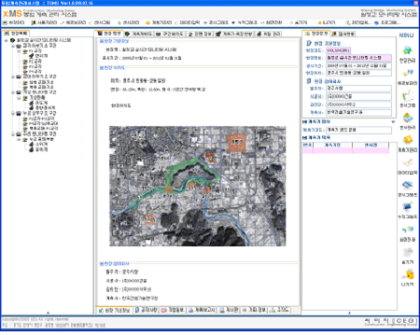

계측관리 프로그램의 전체 구성은 상부와 우측에 메뉴와 좌측에 현장목록, 중앙부에 현장정보와 계측계획도, 구간배치도, 단면정보, 계측기 측정현황, 위험관리 우측부에 현장기본정보와 접속현황, 계측기 목록으로 구성되어 있다.
통합 계측관리 시스템(xMS : Monitoring System)에서 사용자 관리 프로그램 인 계측관리 프로그램은 현장정보, 예·경보정보, 센서그림, 계측계획도, 구간배치도, 단면정보, 계측기 측정현황, 위험관리, 사용자관리 등 현장 계측상황에 대한 각종 정보를 제공한다. 또한 계측데이터서버로부터 측정된 데이터를 관리하는 센서관리, 계측기관리, 계측그래프 등과 현장정보에서 계측보고서 및 게시판 등 현장 관리자 상호간 커뮤니케이션을 제공하는 항목 구성되어 있다.
계측관리시스템이 수행하는 주요기능은 다음과 같다.

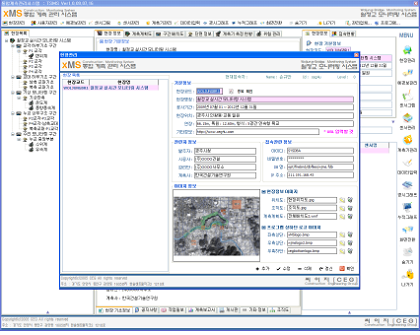

1) 현장관리
현장에 대한 기본정보, 관련자 정보, 접속관련 정보, 현장정보 등으로 구성되어 있다.

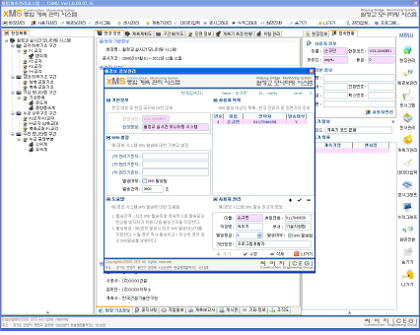

3) 예·경보 정보관리
예·경보 정보관리는 관리기준치에 따른 SMS 문자 발송을 위한 기본정보, SMS 설정 정보를 등록, 수정, 삭제할 수 있다. 또한 사용자 관리를 통하여 등록된 사용자에 대한 SMS 문자 발송여부를 선택할 수 있다.

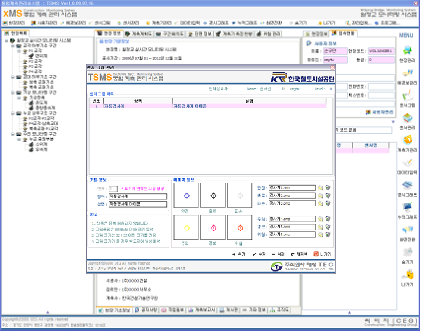

4) 센서 그림 관리
센서 그림 관리에서는 각 종 센서에 대한 아이콘을 설정하는 대화상자로 기본정보와 이미지정보를 입력한다. 기본정보는 번호, 항목, 설명으로 구성되어 있으며 이미지정보에서는 안전, 종료, 파손, 주의, 경보, 위험항목으로 6개의 단계로 이미지를 입력할 수 있도록 되어있다. 센서의 각 단계의 이미지는 통합 계측관리프로그램 메인화면에서 계측계획도, 구간 배치도, 단면 정보의 배치도에 이미지를 등록하여 사용할 수 있으며 6개의 이미지를 등록하는 이유는 등록된 센서와 연결된 계측기의 상태를 배치도에 직접 표현하기 위함으로 종료, 파손은 계측기관리 대화상자의 계측상태에서 변경 가능하며 안전, 주의, 경보, 위험 항목은 각 계측기의 관리기준에 의해서 자동의 경우는 계측데이터서버에서 데이터베이스로 전송할 때 판단하여 변경하며 수동의 경우에는 데이터입력에서 측정값을 입력한 후 계측그래프 대화상자에서 결과를 확인할 때 판단하여 변경한다.

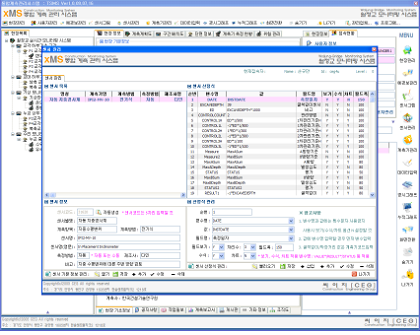

5) 센서 관리
센서 관리에서는 각 종 센서에 대한 정보를 설정하는 대화상자로 센서정보와 센서 산정식 관리로 구성되어 있으며 센서정보에서는 센서코드, 센서별명, 계측항목, 계측방법, 센서명, 센서명(영문), 측정방법, 제조사, 비고 등으로 구성되어 있으며 센서 산정식 관리에서는 순번, 변수명, 값, 필드명, 보기, 수식, 차트, 필드폭 등으로 구성되어 있다.

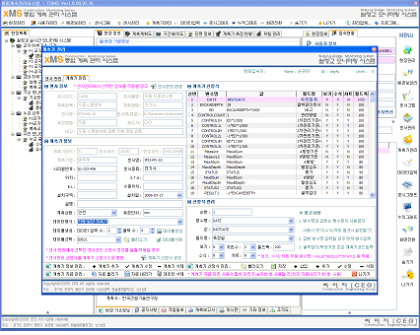

6) 계측기 관리
계측기 관리에서는 각종 계측기에 대한 정보를 설정하는 대화상자로 센서정보와 계측기 정보, 계측기 산정식 관리로 구성되어 있으며 센서정보에서는 센서코드, 센서별명, 계측항목, 계측방법, 센서명, 센서명(영문), 측정방법, 제조사, 비고 등으로 구성되어 있으며 계측기정보는 계측기코드, 센서코드, 현장코드, 계측기명, 센서명, 시리얼번호, 센서종류, 위치, S.T.A, E.L, 수평위치, 설치구역, 설치일, 설명, 계측상태, 측정단위, 데이터형식, 테이블생성, 테이블선택 등으로 구성되어 있다. 계측기 산정식 관리에서는 순번, 변수명, 값, 필드명, 보기, 수식, 차트, 필드폭 등으로 구성되어 있다.

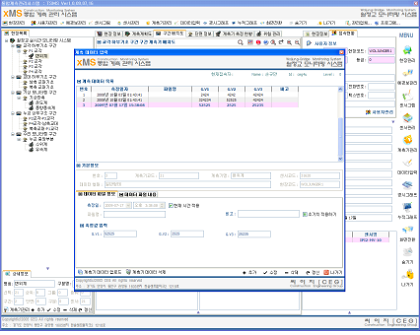

7) 계측 데이터 입력
계측 데이터 입력 대화상자에서는 계측 데이터 목록, 기본정보, 데이터 파일 정보, 데이터 파일 내용, 측정값입력으로 구성되어 있으며 일반적인 직접입력 방식과 경사계와 같은 파일형태의 데이터 입력을 지원하도록 구축되어 있다.

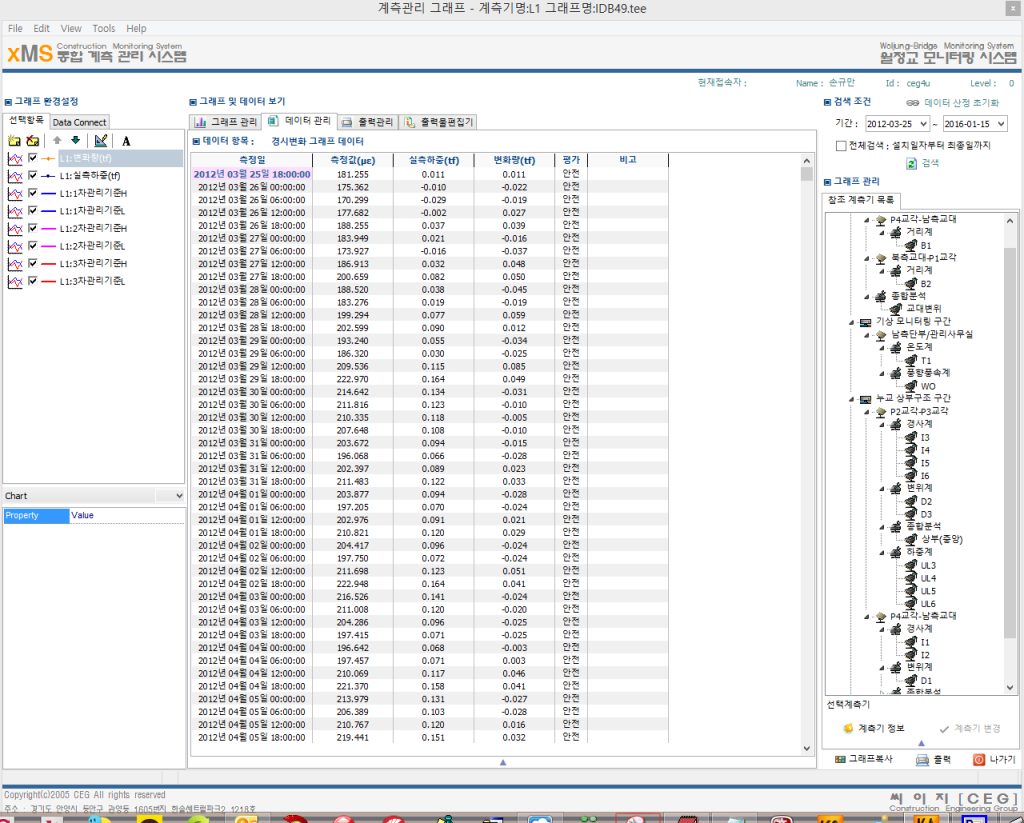

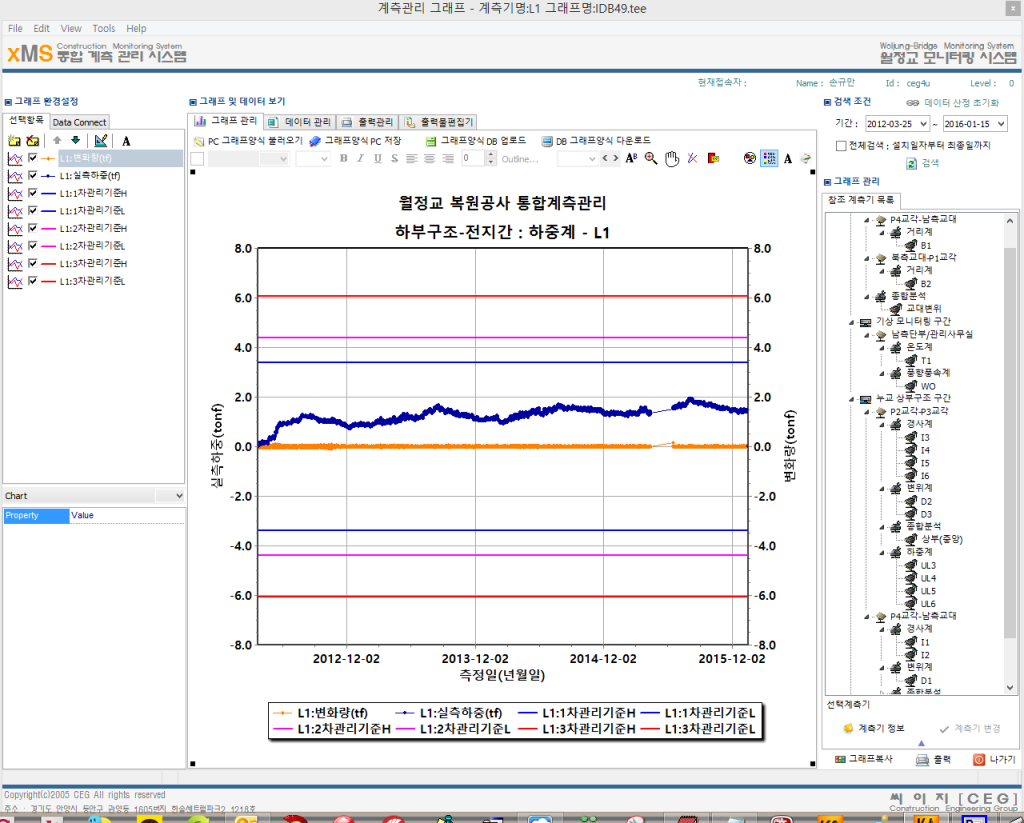

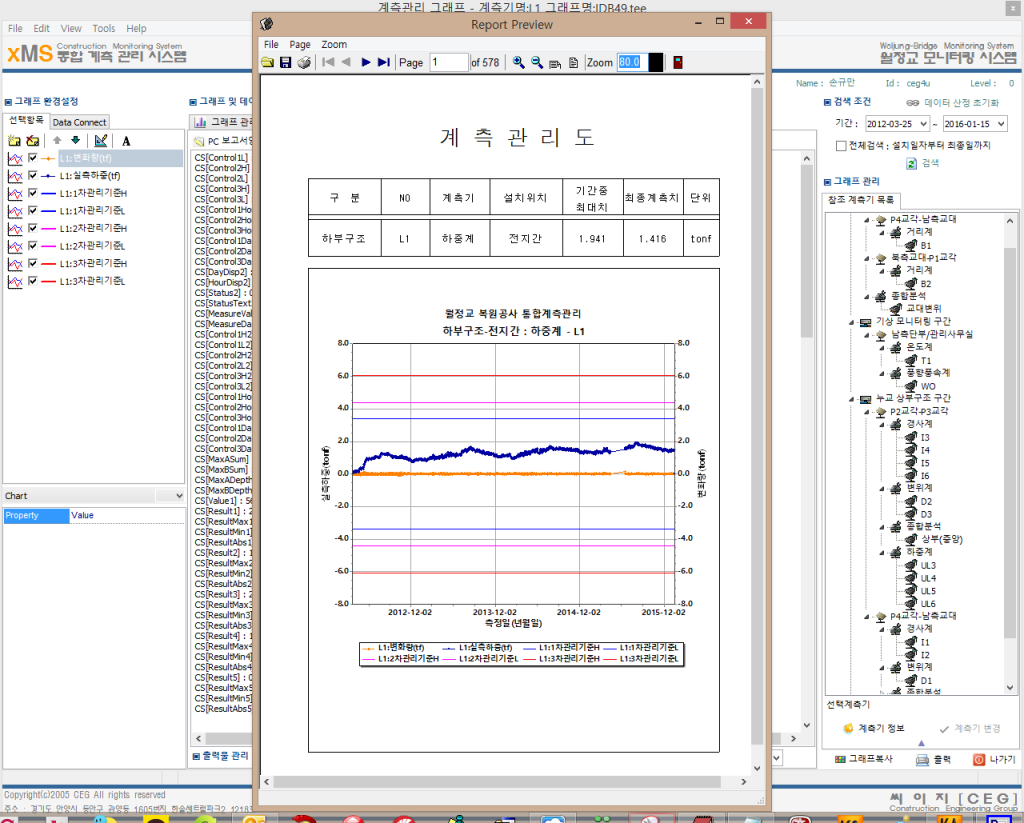

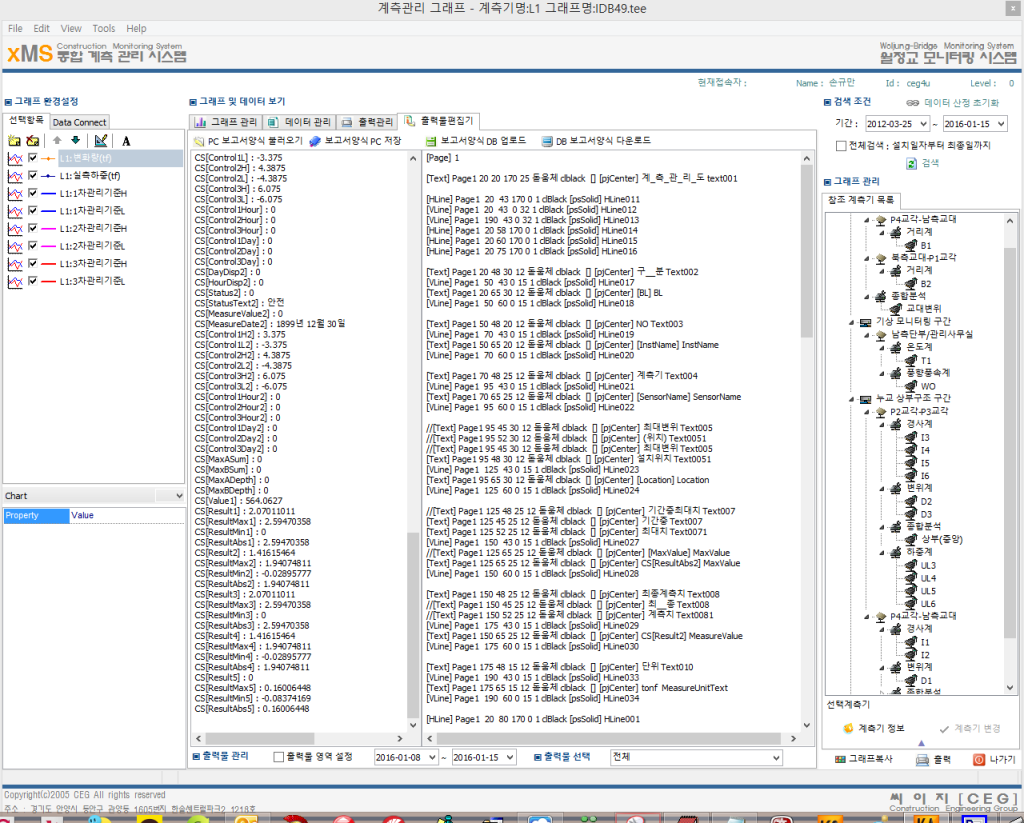

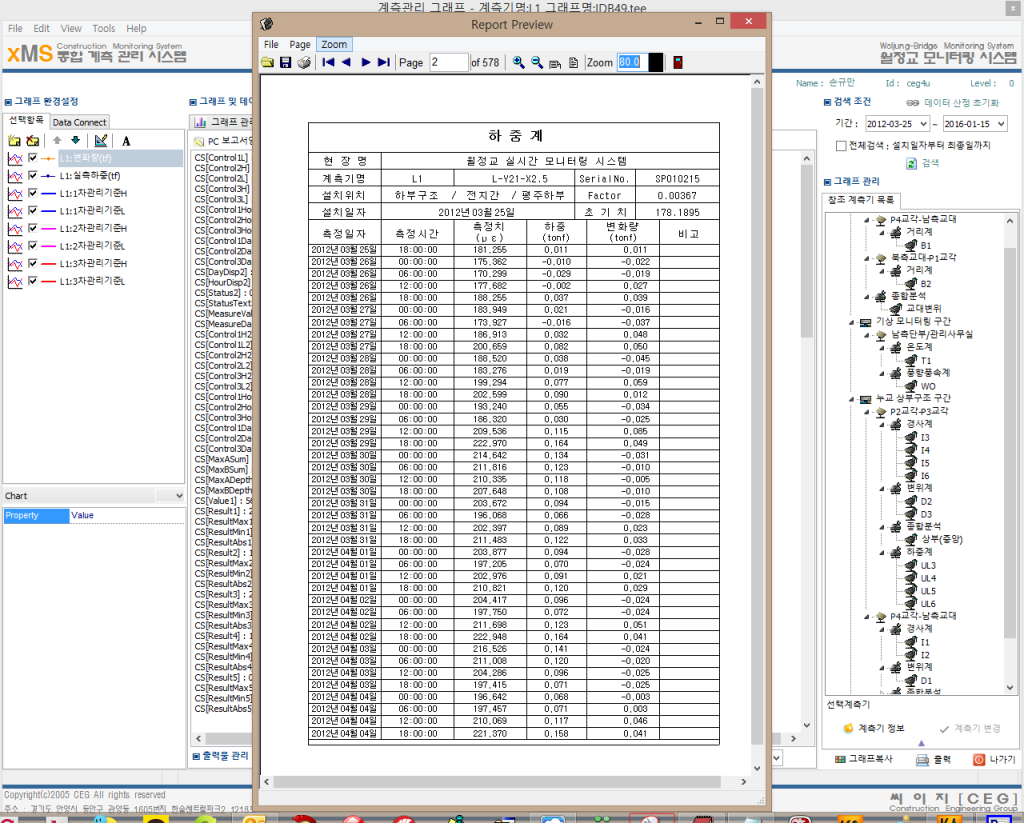

8) 계측 관리 그래프

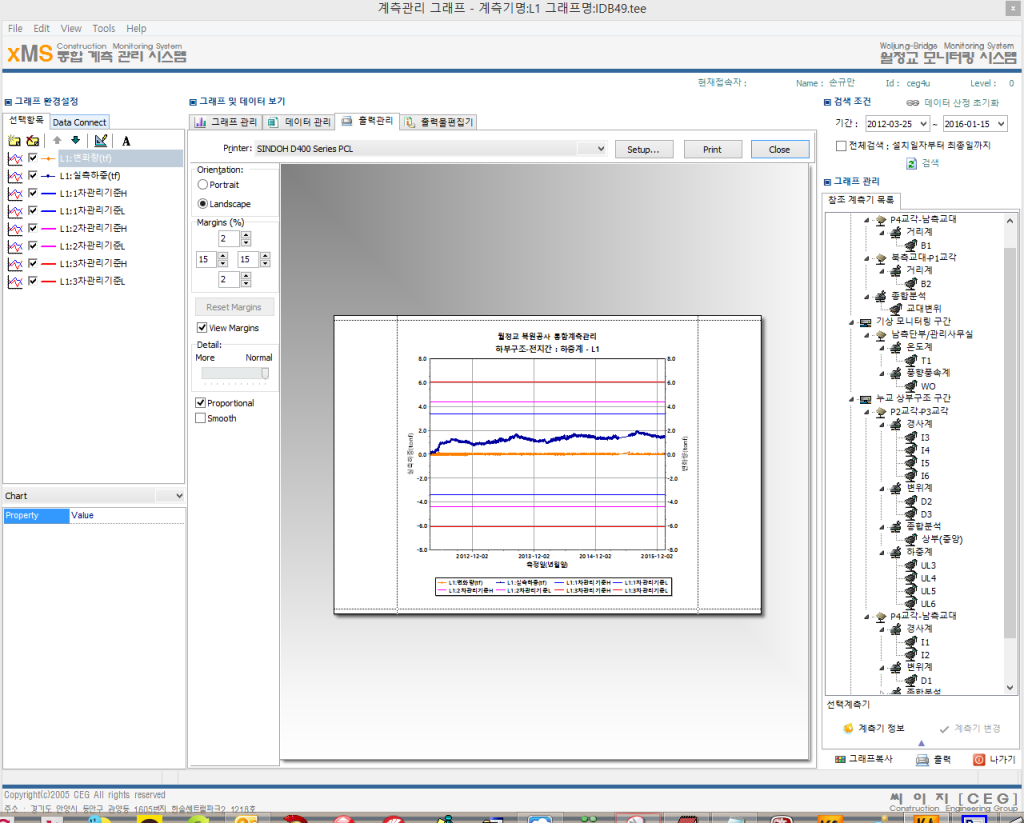

계측관리 그래프는 계측결과를 최종적으로 그래프로 표현하는 부분이며 입력된 데이터 차트와 그리드를 이용하여 확인하고 출력할 수 있도록 구성되어 있다. 크게 구분하여 그래프 환경설정, 그래프 및 데이터 보기, 그래프 관리로 구분하며 그래프 및 데이터 보기 항목에는 그래프 관리, 데이터 관리, 출력관리, 출력물 편집기로 구성되어 있다.
계측데이터시스템
통합 계측관리 시스템(xMS : Monitoring System)에서 계측데이터시스템은 계측기로부터 측정된 데이터를 각종 계측장비와 모니터링 시스템 연결방법을 통하여 수집된 데이터를 데이터베이스시스템으로 전송하여 계측관리시스템의 분석 자료로 사용하며 분석된 데이터는 각종 관리기준에 따라 예․경보시스템의 기본 자료로 활용된다.
계측데이터시스템이 수행하는 주요기능은 다음과 같다.

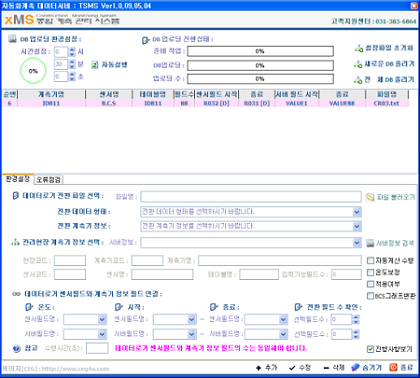

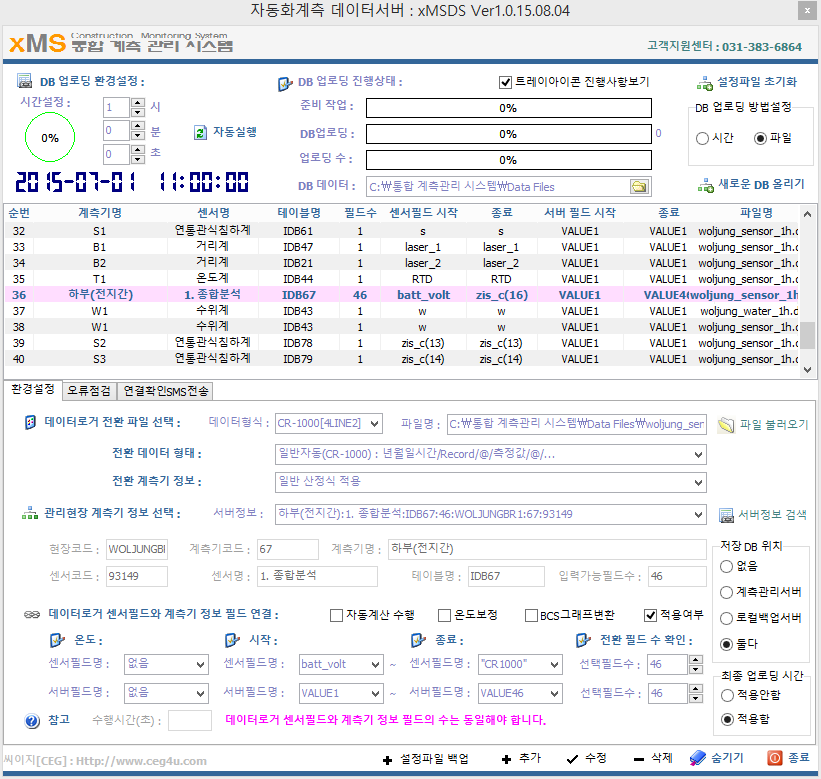

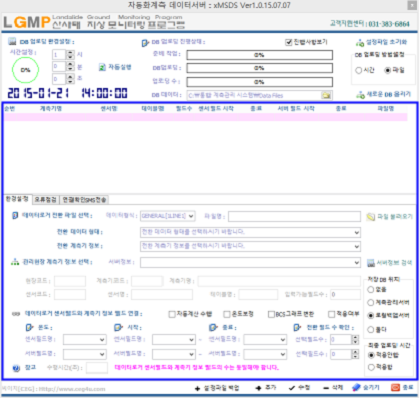

1) 계측데이터 전송정보 등록
계측데이터 전송정보 등록에서는 데이터로거 전환 파일 선택, 관리현장 계측기 정보 선택, 데이터로거 센서필드와 계측기 정보 필드 연결 등의 작업을 수행한다.

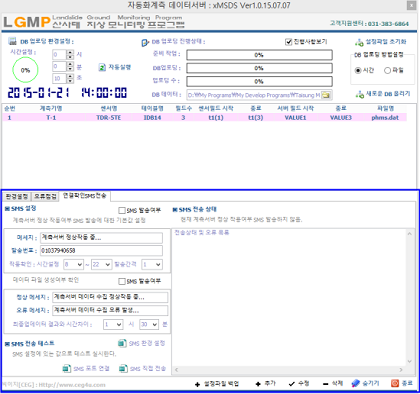

2) 연결확인 SMS 전송 설정
계측데이터시스템에서는 시스템의 정상 작동여부 및 데이터 파일 생성여부를 확인하여 관리자에게 전송하는 기능과 SMS 전송 테스트를 위한 환경설정, 연결, 전송테스트를 수행한다.

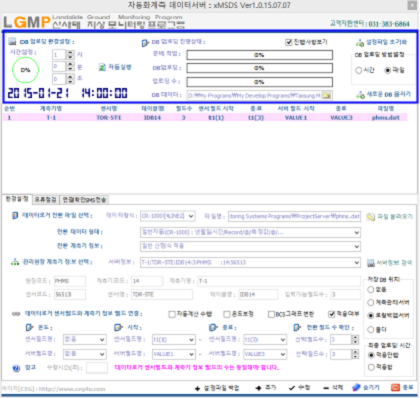

3) 계측데이터 전송
계측데이터 전송에서는 상기 항목에서 설정한 각종 정보를 이용하여 데이터로거로부터 수집된 데이터를 계측데이터베이스시스템으로 전송하는 역할을 수행한다.
예·경보시스템
예·경보시스템은 데이터베이스시스템과 계측관리시스템과 연동하여 대상 현장의 위험요소를 관리자에게 전달할 수 있는 역할을 하는 시스템으로 구성되어 있으며 CDMA통신을 통한 SMS(Short Message Service)를 이용하여 구축하도록 설계되었으며, 예·경보시스템은 계측관리시스템 및 계측데이터 분석프로그램이 작동하지 않는 상태에서도 독립적으로 상시 작동할 수 있도록 별도의 감시시스템으로 구축하여 예기치 않는 문제발생에 대처할 수 있도록 시스템이 구성되어 있다.
예·경보시스템이 수행하는 주요기능은 다음과 같다.

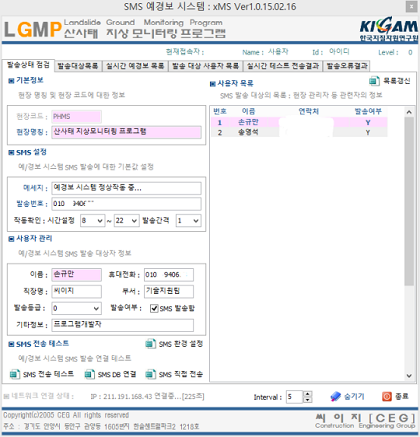

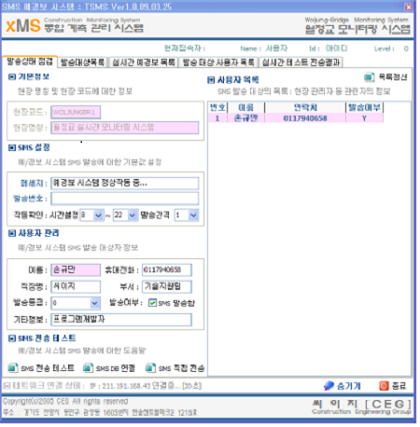

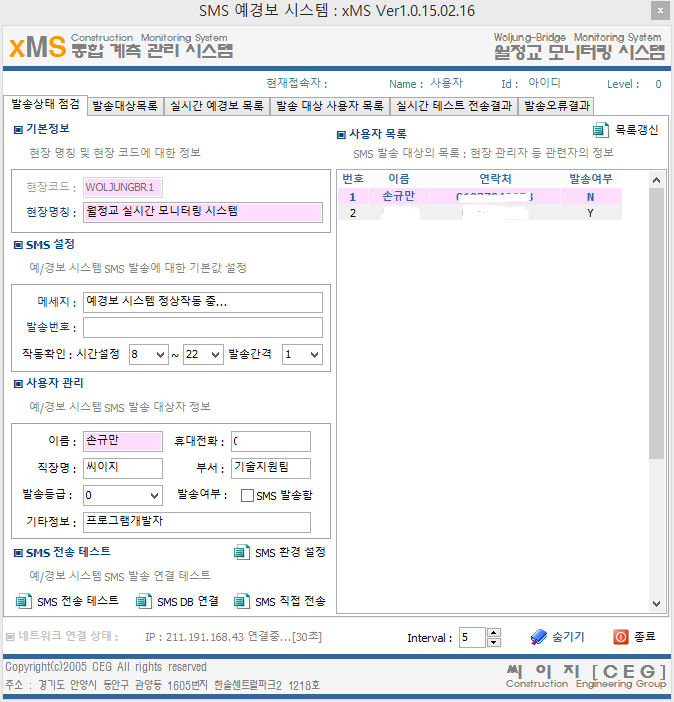

1) 발송상태 점검
현장명칭 및 현장코드에 대한 정보, 예·경보시스템의 SMS 발송에 대한 기본값 설정, 발송 대상자 정보를 관리하는 항목과 계측관리시스템에서 설정한 SMS 발송 대상의 사용자 목록을 제공한다. 또한 설정된 정보에 대하여 SMS 환경설정과 실제 수동으로 전송하여 전송결과의 성공여부를 확인하는 기능을 수행한다.

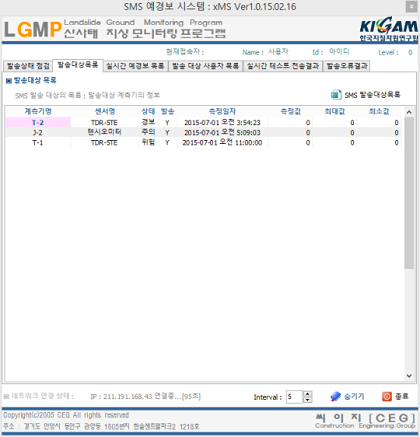

2) 발송대상목록
데이터베이스 시스템에서 발송대상을 검색하여 설정한 단계를 벗어난 계측기에 대한 목록을 화면에 나타낸다. SMS 발송대상목록 버튼을 클릭하면 실행되며 목록에는 계측기명, 센서명, 상태, 발송여부, 측정일자, 측정값, 최대값, 최소값 등이 표시된다.

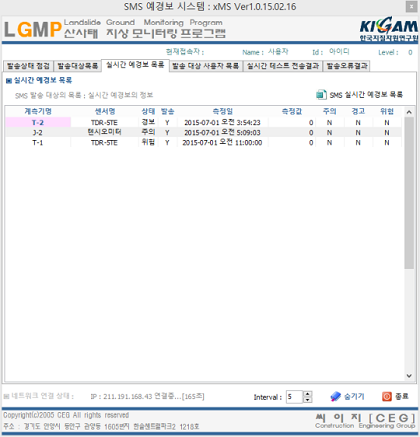

3) 실시간 예·경보 목록
계측데이터 전송에서는 상기 항목에서 설정한 각종 정보를 이용하여 데이터로거로부터 수집된 데이터를 계측 데이터베이스 시스템으로 전송하는 역할을 수행한다.

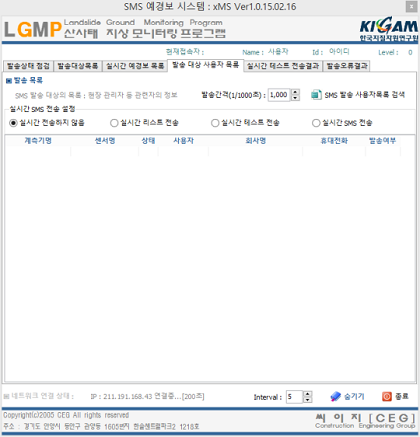

4) 발송 대상 사용자 목록
계측데이터 전송에서는 상기 항목에서 설정한 각종 정보를 이용하여 데이터로거로부터 수집된 데이터를 계측 데이터베이스 시스템으로 전송하는 역할을 수행한다.

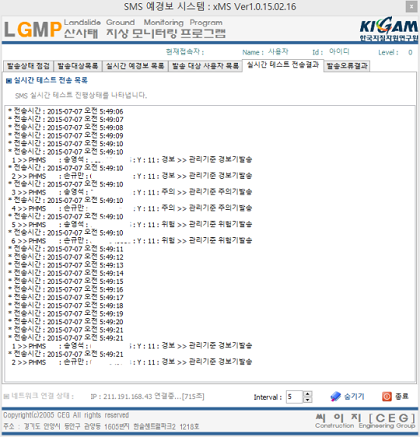

5) 실시간 테스트 전송결과
발송대상 사용자 목록에서 검색된 항목에 대하여 실시간 전송결과를 표시한다. 전송 목록과 실제 전송된 상태를 확인하여 예·경보시스템의 정상 작동 여부를 확인할 수 있다.

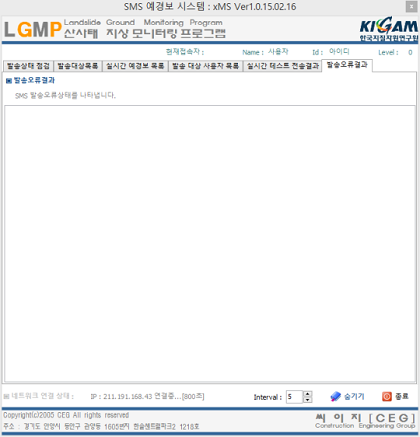

6) 발송오류결과
예·경보시스템에서 실시간 전송시 발생한 오류를 리스트로 나타낸다. 표시된 SMS 설정과 대상목록 등 정보를 확인하여 전송이 정상적으로 수행되도록 필요시 변경작업을 수행한다.
고객지원
xMS Ver 2.0 – 통합계측관리시스템 프로그램의 고객지원은 개발사 홈페이지[ 건설엔지니어링그룹 : http://www.ceg4u.com ]를 통하여 다양한 형식의 고객지원을 수행한다. 단순한 고객지원을 하는 체계가 아닌 이 해석 데이타를 이용하여 이루어지는 각종 공학적인 문제를 해결할 수 있는 고객지원이 될 수 있도록 되어 있다.
사용환경
① 개발언어 : Delphi 2007, XE2
② 개발운영체제 : Windows 8
③ 개발 그래픽 해상도 : 1920 x 1080
④ 사용가능 운영체제 : Windows 호환운영체제(XP, 7, 8)
⑤ 사용가능 그래픽 해상도 : 최소 1280 X 1024 이상, 권장 1920 X 1080
참고자료
제품에 대해 더 자세한 사용방법을 알고 싶은 분은 아래의 자료을 다운받아 사용하시기 바랍니다.
xMS – Monitoring System : 통합계측관리시스템
월정교 실시간 모니터링 시스템 적용방안 연구 : Applying research to real-time monitoring system for Woljung-bridge – 한국건설기술연구원
