개 요
억지말뚝 효과를 고려하여 사면의 안정을 해석할 수 있는 프로그램에는 중앙대학교 토질역학연구실에서 개발한 연약지반속에 설치한 교대기초말뚝의 안정해석용 프로그램인 CHAMP(CHUNG-ANG ABUTMENT PILES, 과기처 등록번호 : 94-01-12-1022)와 원호활동면 이외의 지표면 경사면과 활동파괴면이 서로 평행한 무한사면의 파괴형태로 취급하여 말뚝이 설치된 사면에 대한 안정을 수행하기 위한 산사태 억지말뚝 해석프로그램 SPILE(STABILIZING PILES TO CONTROL LANDSLIDE, 과기처 등록번호 : 94-01-12-2970)이 있다.

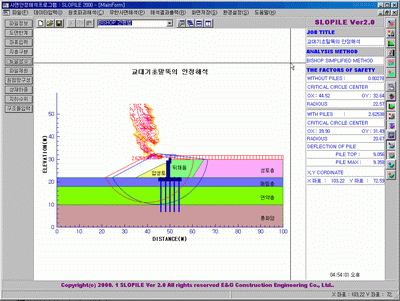

본 프로그램(SLOPILE Ver 3.0 For Windows)은 기존의 억지말뚝 효과를 고려한 해석프로그램인 CHAMP와 SPILE을 개선하여 절토,성토사면 및 무한사면에 대하여 원호파괴 해석(FELLENIUS 방법, BISHOP 간편법) 및 무한사면해석이 가능하고 사용자의 편의성과 해석 결과에 대한 그래픽 처리를 손쉽게 하기 위해 WINDOWS용 버전으로 개발하였다.
현재는 지속적인 업그레이드를 통하여 각 종 보강재[앵커, 네일, 지오텍스타일, 말뚝] 해석이 가능하게 되었으며 실제 설계에서 문제시 되는 각 종 문제를 즉시에 해결하여 연약지반상의 교대의 측방이동해석, 고성토 지반에 대한 교대 기초말뚝의 거동해석, 절토 및 성토 지반에 대한 각 종 보강재의 효과를 고려한 해석이 가능한 범용 사면안정해석 프로그램으로 개발되어 오고 있다.
주요 특징
- 적용분야 :
가. 억지말뚝 해석 프로그램
나. 교대기초말뚝 측방유동 및 안정성 해석
다. 보강사면(앵커,네일,그리드,말뚝)에 대한 사면안정검토
라. 무한사면 안정해석
마. 고성토지반상에 설치된 교대의 측방이동에 대한 안정성 검토
- 제품특징 :
가. 측방유동방정식에 의한 말뚝해석
나. 줄말뚝 효과를 고려한 억지말뚝 해석
다. 말뚝에 대한 변위/전단력/모멘트 출력
참고사항
본 프로그램 XSLOPE-Pile&Reinforcement Ver 4.0 For Windows ! 으로 제품 재개발되어 판매되고 있습니다.
XSLOPE-Pile&Reinforcement Ver 4.0 For Windows ! 를 참고하시기 바랍니다.
