개 요
일체화형 교대 접속부 설계프로그램(ZSR Ver 1.0 For Windows ! – Zero Settlement Railroad)은 국외의 경우 일본 등 철도 선진국을 중심으로 교대 접속부 일체형 철도노반을 구축하고자 하는 연구가 진행되어 실용화가 활발하게 진행되고 있음. 국내외 환경의 변화에 맞추어 무침하 철도노반(ZSR : Zero Settlement Railroad) 용 일체화형 보강 교대 접속부 설계(안)의 개발이 대두됨.
국내외 환경의 변화에 맞추어 활용도 높은 결과 활용을 위하여 지반공학계 및 현장상황을 반영한 설계법의 개발 필요성에 적합한 현장 실무 적용 가능성이 높은 설계프로그램을 개발하여 철도분야에서 무침하 철도노반 용 일체화형 보강 교대 접속부 설계 필요성이 대두되었음.
무침하 철도노반 용 일체화형 보강 교대 접속부 설계프로그램을 실무에 적용할 경우 여러 단계의 설계를 종합적으로 수행할 필요가 있음. 이를 보다 빠르며, 가시적인 환경하에서 저비용, 고효율로 설계가 이루어질 수 있도록 하는 전문 안정해석 프로그램을 개발하고자 함.
주요기능
일체화형 교대 접속부 설계프로그램은 크게 해석단면 생성기능, 입력 및 해석결과 출력기능, 각종 설계데이터 입력으로 구성되어 있으며 각 항목이 수행하는 주요기능은 다음과 같다.
가. 해석단면 생성기능

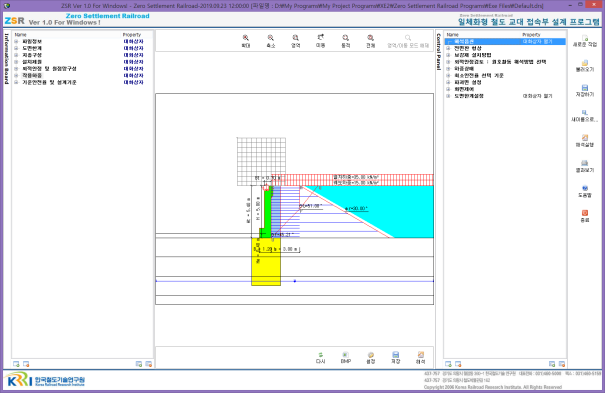

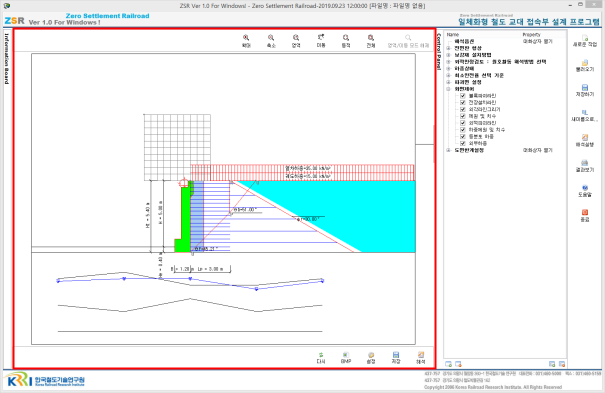

입력된 설계데이터를 이용하여 해석단면의 기본 모양은 물론 치수선, 하중데이터, 파괴라인 등 다양한 해석결과물을 실시간으로 생성해 주는 기능을 수행한다.

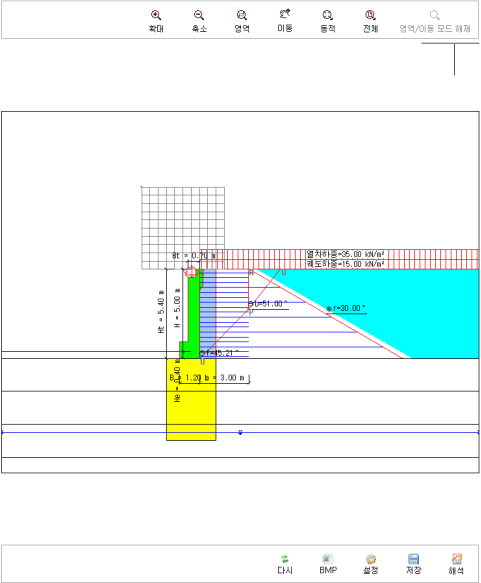

1) 해석단면 확대, 축소, 이동 기능
2) 해석단면 결과물 이미지 저장기능
3) 교대제원, 보강재 배치, 각 종 입력 정보 출력 기능
나. 입력 및 해석결과 출력기능

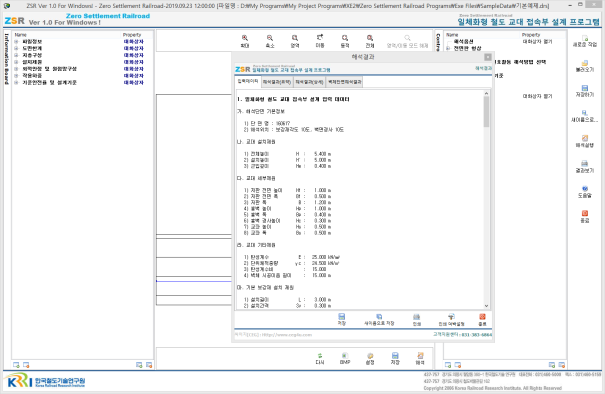

설계 대상물을 입력하여 해석한 결과는 화면에 직접 출력하는 기능으로 실시간으로 해석결과를 바로 확인하고 출력 및 저장할 수 있는 기능을 수행한다.
1) 입력 및 해석데이터 저장기능
2) 입력 및 해석데이터 인쇄기능
다. 설계데이터 입력 기능
설계에 필요한 파일정보, 도면한계, 지층구성, 설치제원, 외적안정 및 원점망구성, 작용하중, 기준안전율 및 설계기준, 해석옵션을 항목별로 정리하여 사용자가 편리하게 입력할 수 있도록 하는 기능을 수행한다.
1) 파일정보
2) 도면한계
3) 지층구성

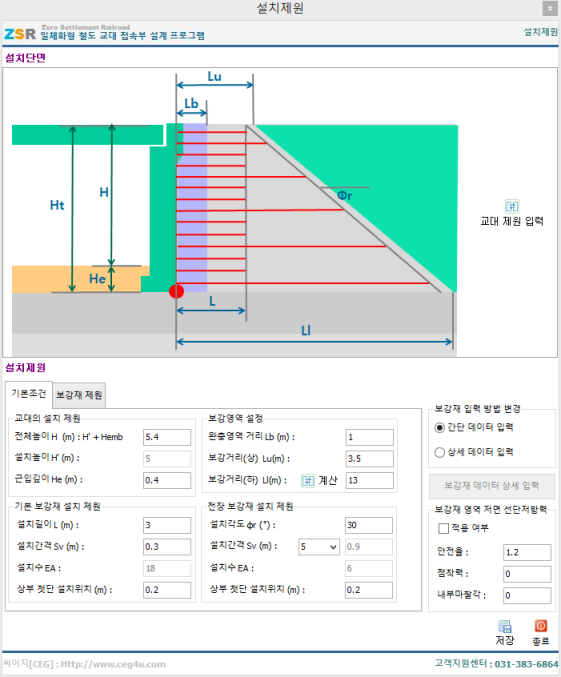

4) 설치제원

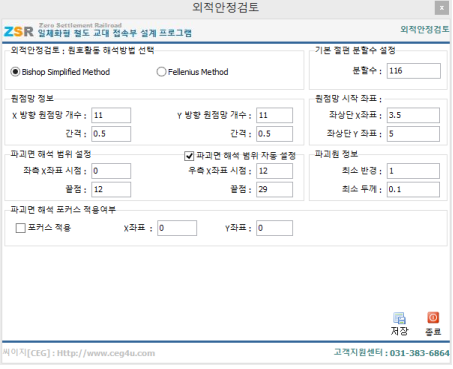

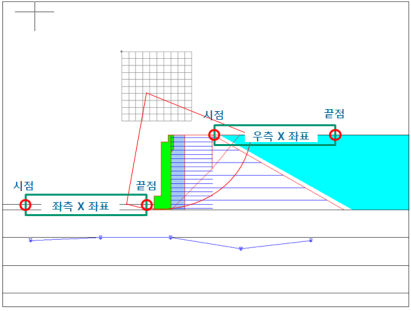

5) 외적안정 및 원점망구성
6) 작용하중
7) 기준안전율 및 설계기준

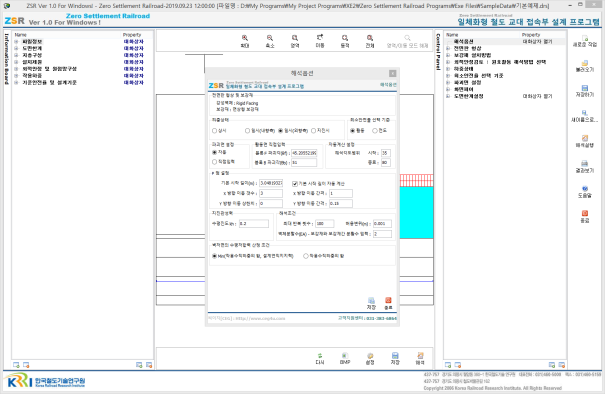

8) 해석옵션
참고자료
개발 관련 세부내용은 아래의 문서를 다운로드하여 참고하시기 바랍니다.
