개 요
1. 목적
전력연구원에서는 송전철탑기초에 대한 다양한 연구가 진행되었으며, 연구 진행 결과로 역T형철탑기초 해석프로그램인 TL-Spread 프로그램을 개발하였다. 기 구축된 프로그램은 안정계산에 허용응력설계법 적용하고 있어 이 부분에 대한 고도화가 요구되고 있다.
본 용역에서는 허용응력설계법과 강도설계법에 기반을 둔 설계기준을 설계변수와 관련된 불확실성들을 합리적인 신뢰성이론 체계로 정량화하여 해석할 수 있는 신뢰성해석에 기반을 두고 있는 하중저항계수설계법을 적용하여 송전철탑기초의 안전성 확보 및 경제적 설계를 추구하며 기 구축한 심형기초 TL-Deep(LRFD) 프로그램과 연동하여 LRFD 설계기반 역T형철탑기초의 안정 및 구조검토, 철근 및 공사 수량산출, 도면출력 등의 기능 개발을 통해 프로그램을 구축하기 위함이다.
2. 범위
본 용역에서 역T형철탑기초 설계프로그램인 TL-Spread(LRFD)의 개발 범위 및 내용은 다음과 같다.
가. 기본정보관리 모듈 개발
◯ 송전철탑기초 정보관리
◯ 설계조건(지반조건, 하중조건) 관리
◯ 기본정보 입/출력 관리
◯ 2D View를 통한 기초형상 및 지반선, 지층형상 구현
나. 역T형철탑기초 설계 모듈 개발
◯ 역T형철탑기초 허용응력설계 및 LRFD 설계기준 정보 제공
◯ 인발/수평/압축 지지력 산정 및 안정성 검토
◯ 선택된 설계법에 맞춰 설계기준 만족 여부 체크 기능
다. 철탑기초 구조 검토 모듈 개발
◯ 안정성 검토 결과를 고려한 최적 기초체 규격 설계
◯ 부재별(주각재 기둥, 저판) 구조 안정성 검토
◯ 부재 규격 도출
◯ 기둥부와 저판부 철근 배치
라. 자재 및 공사 물량 산출 모듈 개발
◯ 부재규격 선정 및 철근배치
◯ 구조설계에 맞는 철근 수량 도출
◯ 기초설계에 따른 콘크리트 물량 산출
◯ 토공물량 및 기타 관련 수량 산출
마. 결과 생성/출력 모듈 개발
◯ 기초정보, 안정성 및 구조검토 결과 조회
◯ 구조계산서, 수량산출서 등 산출결과의 엑셀형식 출력
◯ 기초도면(기초규격, 철근배근도 등) CADIAN 형식으로 출력
바. 모듈간 연계운영 방안 제시
◯ 기존 운영중인 기초 LRFD 설계 모듈 연계
사. 서버탑재
◯ 웹구동 방식 적용
◯ KEPCO 데이터 통합 플랫폼 내 탑재

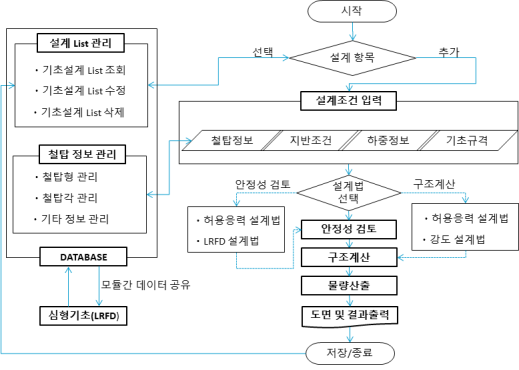

3. 프로그램 순서도
4. 기대효과
본 용역을 통해 구축된 “철탑기초 LRFD 설계 프로그램 개발”은 기능적인 측면에서는 기존 허용응력설계법에 의한 설계에서 신뢰성해석에 기반을 두고 있는 하중저항계수설계법을 적용하여 송전철탑기초의 안전성 확보 및 경제적 설계를 추구 할 수 있도록 하였다. 구축환경 부분에서는 기존 C/S 개발환경에서 개발된 TL-Spread에서 각 부서에서 설계한 데이터를 통합 관리 할 수 있도록 상용 DBMS를 이용하여 설계데이터를 통합 관리할 수 있도록 하였다. 또한 기 개발된 심형기초 설계 프로그램과 연동하여 보다 다양한 철탑기초 설계법을 적용할 수 있도록 하였다.
철탑기초 LRFD 설계 프로그램

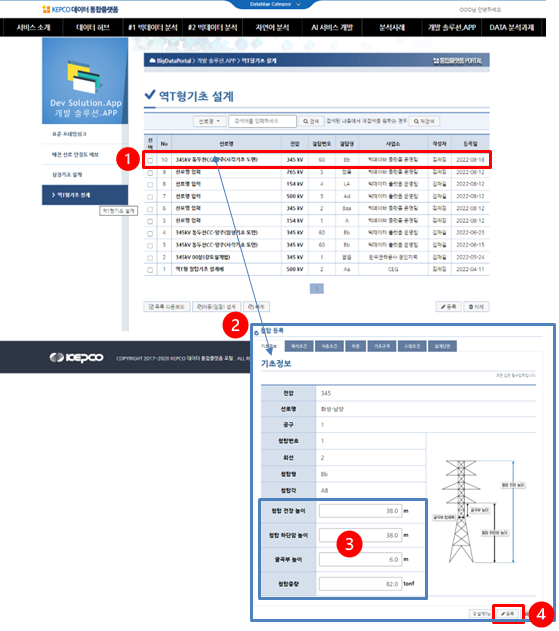

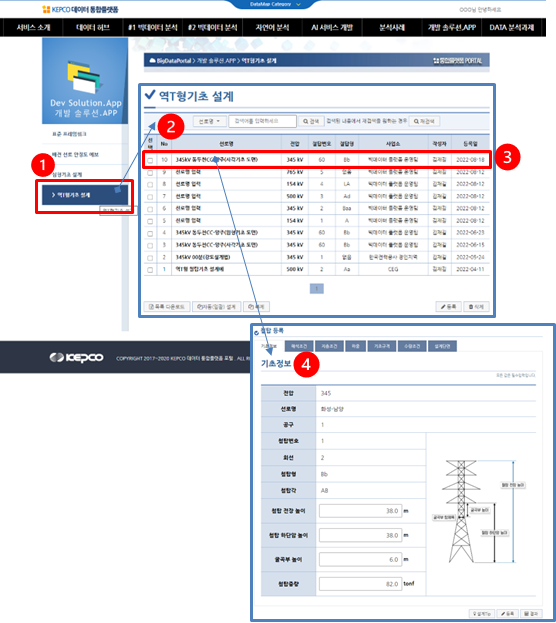

1. 철탑기초 프로젝트 목록조회
역T형기초 설계에 대한 설계이력을 데이터베이스에서 불러오기 기능을 이용하여 메인화면에 설계이력에 대한 리스트를 생성한다. 생성된 목록에서 선로명 항목을 클릭하면 선택된 항목에 대한 설계이력을 조회할 수 있는 대화창을 생성한다.

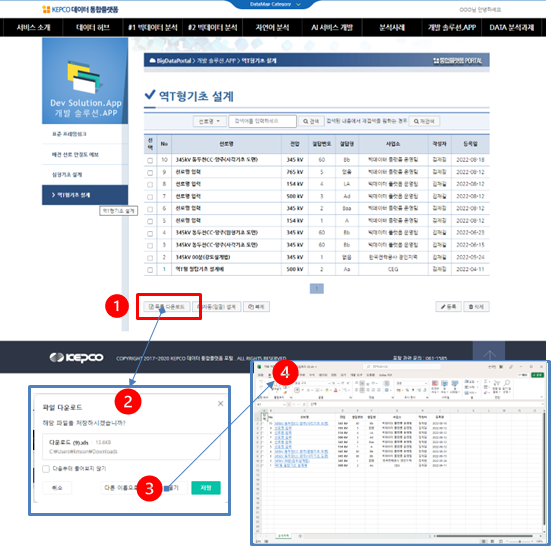

2. 철탑설계 프로젝트 목록 다운로드
리스트 형태의 프로젝트 이력을 엑셀 등의 문서형태로 다운로드 받을 수 있도록 한다.

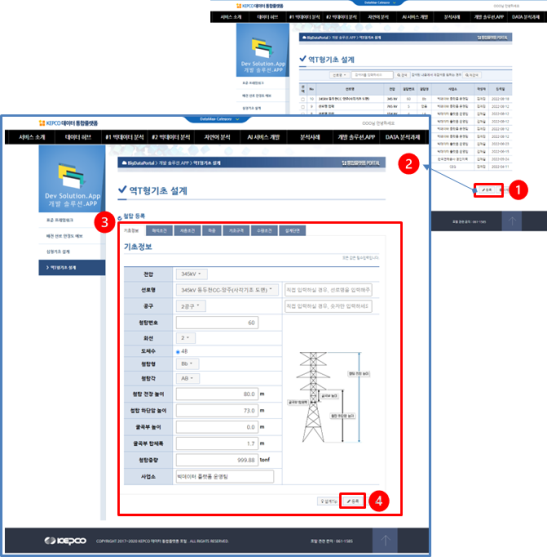

3. 철탑설계 프로젝트 목록 등록
철탑기초에 대한 프로젝트를 관리(등록) 기능을 제공한다.

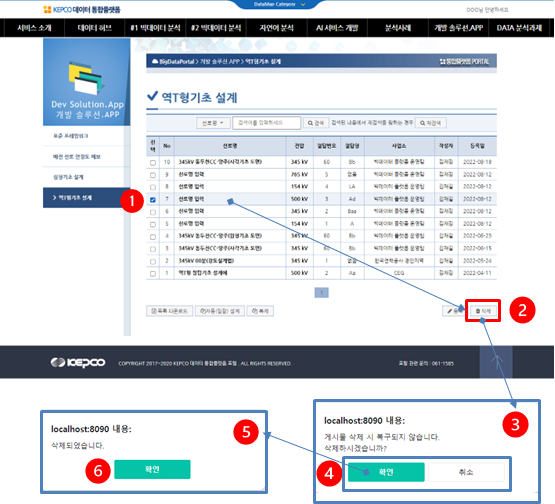

4. 철탑설계 프로젝트 목록 삭제
철탑기초에 대한 프로젝트를 관리(삭제) 기능을 제공한다.
5. 철탑설계 프로젝트 목록 수정
철탑기초에 대한 프로젝트를 관리(수정) 기능을 제공한다.

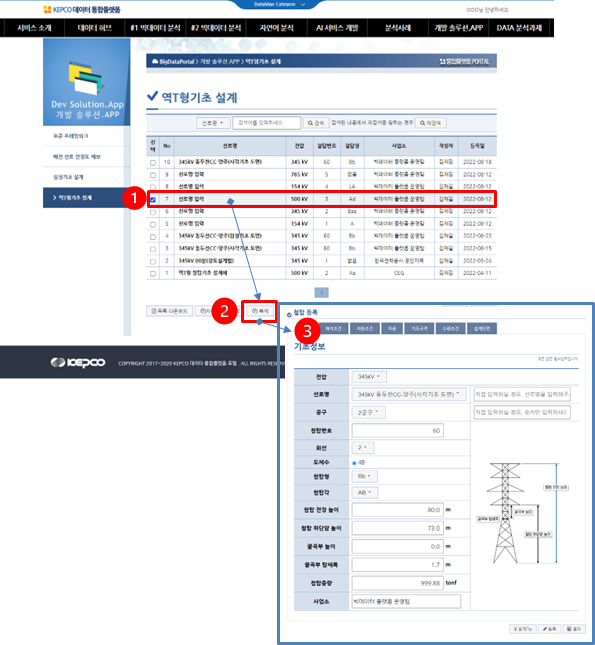

6. 철탑설계 프로젝트 목록 복제
철탑기초에 대한 프로젝트를 관리(복제) 기능을 제공한다.

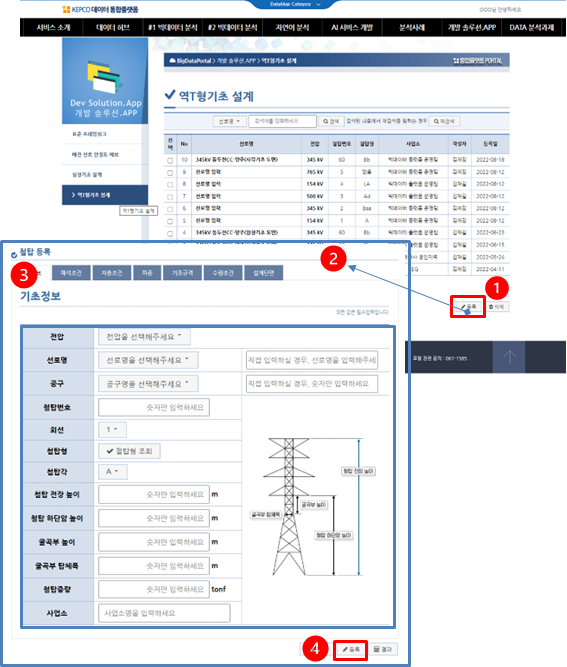

7. 기초정보 입력
철탑기초에 대한 기초정보를 입력하여 설계이력을 기록한다.

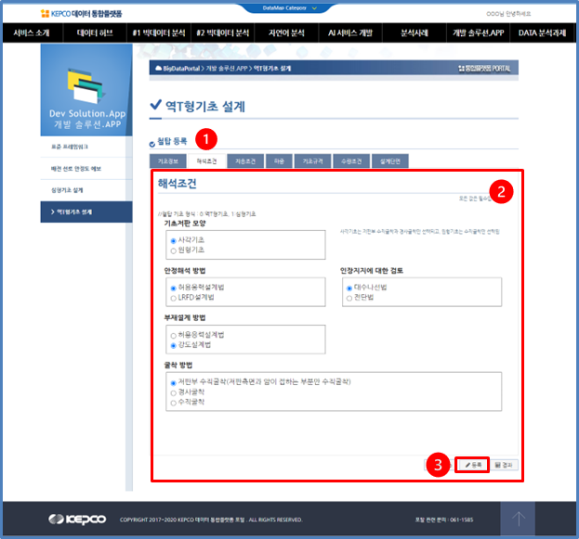

8. 해석조건 입력
기초 안정성 검토 및 기초 부재 설계에 필요한 해석조건을 입력한다.

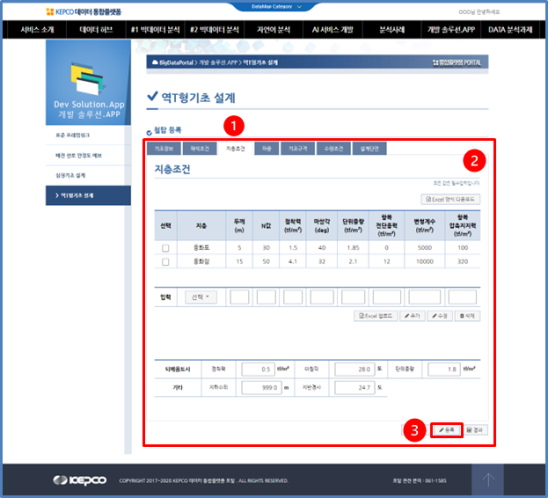

9. 지층조건 입력
지반물성 및 지층조건을 입력한다.

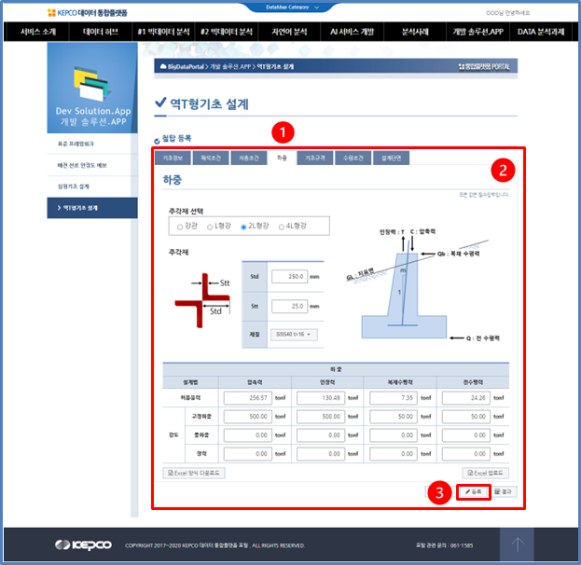

10. 하중 입력
주각재 제원과 설계법에 따른 하중을 입력한다.

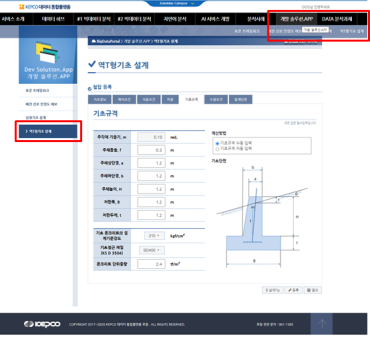

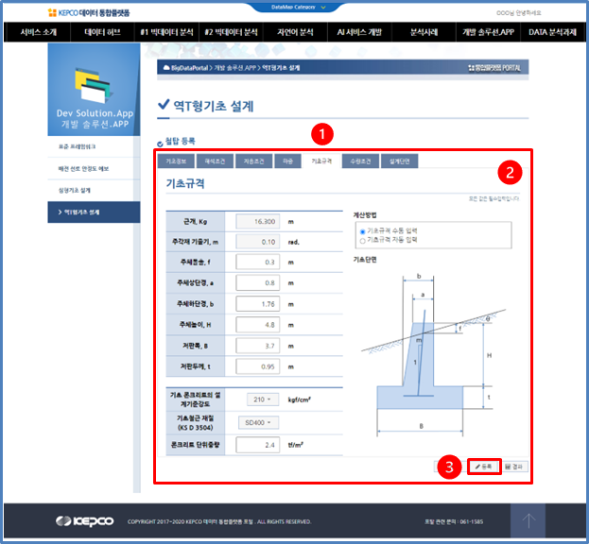

11. 기초규격 입력
기초체의 규격 및 속성을 입력한다.
12. 수량조건 입력
수량산출을 위한 공사환경 정보를 입력한다.

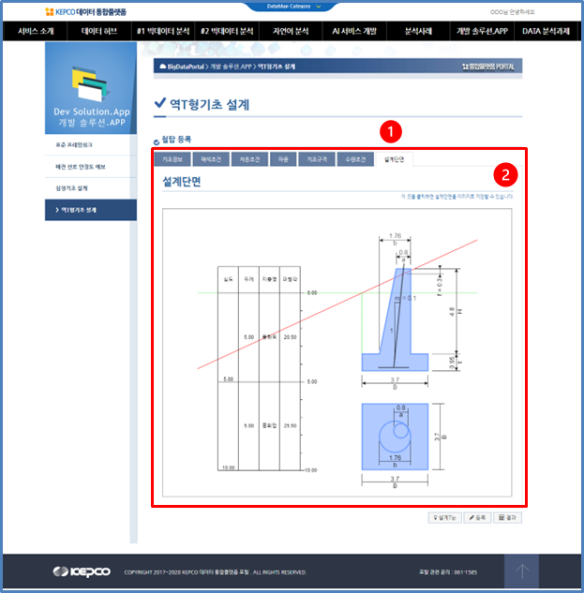

13. 설계단면
지층조건 및 기초규격에서 입력한 내용을 화면에 표시한다.

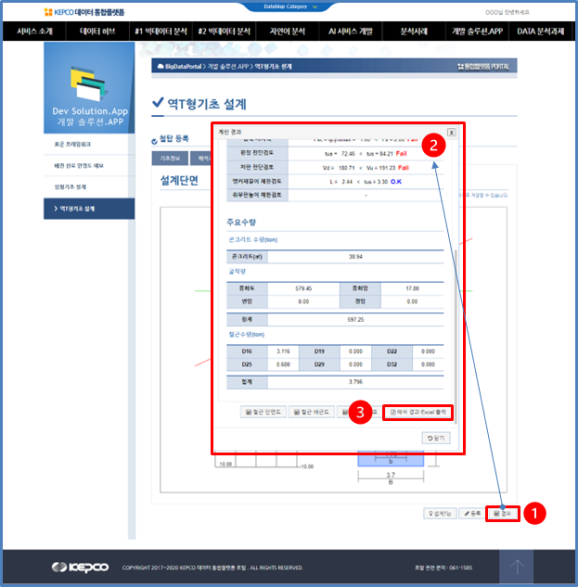

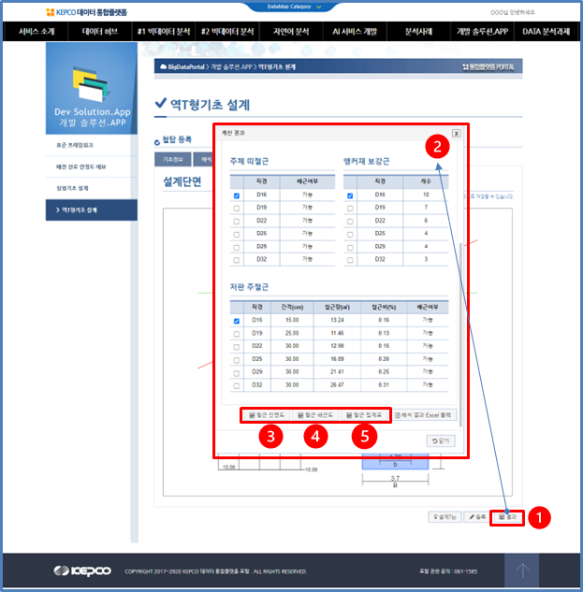

14. 계산결과
입력된 데이터를 이용하여 인발, 압축, 수평 지지력에 대한 안정성 검토 및 구조 안정성 해석을 수행하고 결과 팝업을 생성한다.

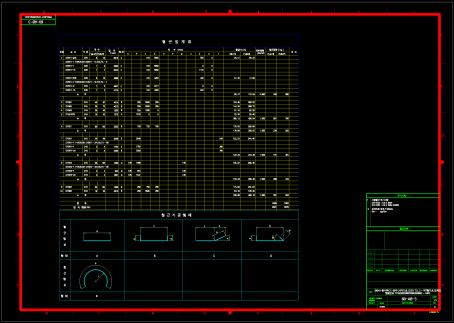

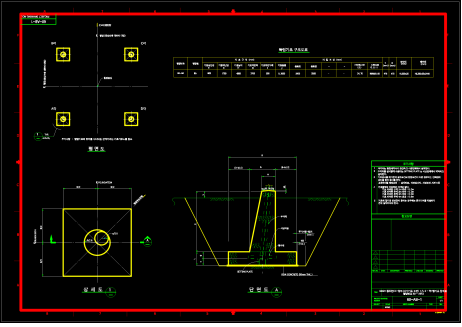

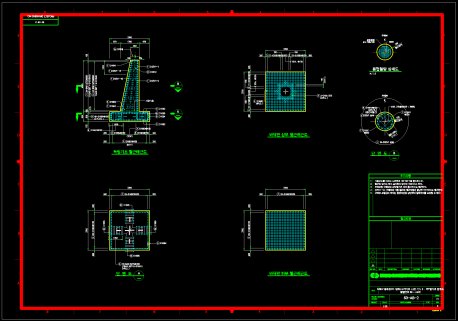

15. 설계도면 출력
입력된 데이터를 이용하여 해석결과 수행 후 기초설계에 대한 단면도(구조도), 배근도, 수량 집계표를 출력한다.

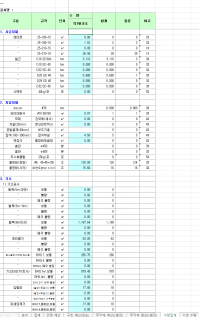

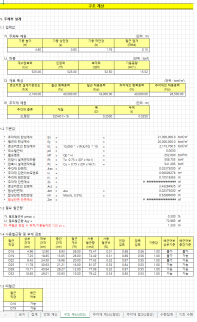

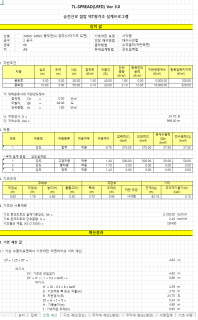

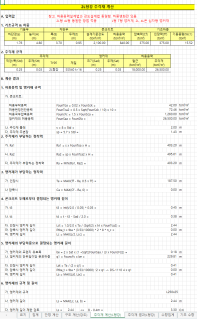

16. 해석 결과 Excel 출력
입력된 데이터를 이용하여 해석결과 수행 후 요약계산서, 내적(구조적 안정성)/외적(인발, 압축, 수평지지에 대한) 안정성 검토 계산서 및 수량산출 계산서를 출력한다.
검토결과 팝업에 출력되는 내용은 다음과 같다.
○ 기초규격 항목에서는 주각재기울기, 주체돌출, 앵커체규격, 주체상단경, 주체높이, 주체하단경, 저판폭, 저판두께 등 안정계산 및 구조검토에 필요한 내용을 출력한다.
○ 검토결과 항목에서는 수평지지력, 인장지지력, 압축지지력, 펀칭 전단검토, 저판 전단검토, 앵커재길이 제한 검토, 취부판높이 제한 검토 등 안정계산 및 구조검토에서 산정된 결과를 출력한다.
○ 주요수량 항목에서는 콘크리트, 각 층별 굴착량, 철근수량을 출력한다.
엑셀파일 출력
안정계산, 구조계산, 수량산출의 결과를 엑셀파일 출력을 위해서 JXL API(Java Excel API) 라이브러리를 사용하며 JXL API를 이용하여 사전에 작성한 출력 Template를 사용하여 계산 결과를 엑셀시트의 사용자가 지정한 위치에 결과값을 출력할 수 있도록 개발한다. 또한 사용자가 출력 Template의 양식을 수정하여야 하는 경우가 발생할 때 이를 반영할 수 있도록 한다.

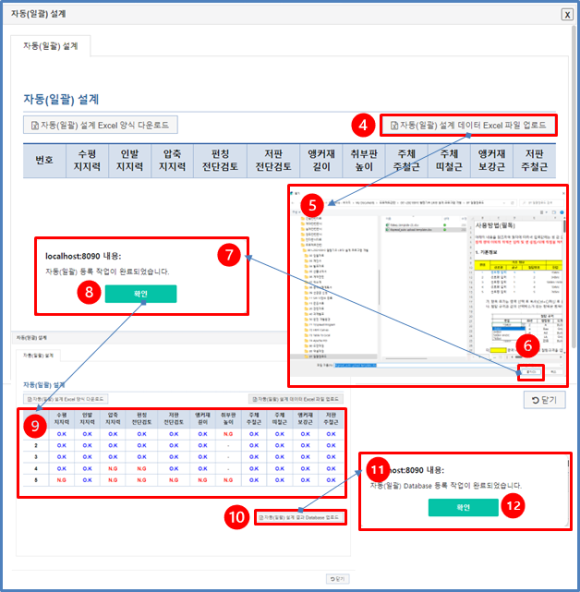

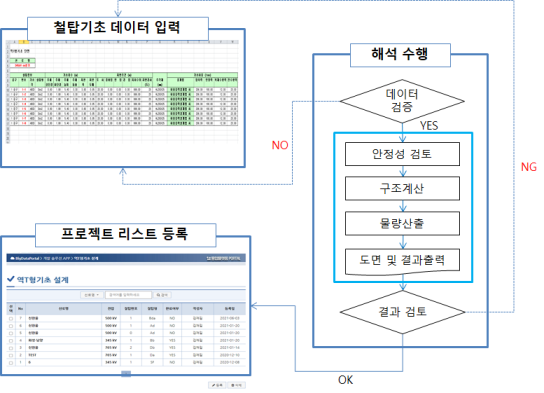

17. 자동(일괄) 설계
동일선로 내 다수의 철탑기초를 제공된 Excel 양식 파일을 이용하여 해석 수행, 프로젝트 등록 등의 자동(일괄)설계를 수행한다.
○ 입력 형식이 표준화된 엑셀파일을 제공하며, 다수의 철탑에 대한 물성값이 입력된 엑셀파일을 불러오기하여 다수의 철탑기초 정보가 자동 입력되도록 한다.
○ 입력된 철탑기초 데이터에 대한 검증 절차를 걸쳐 오류가 발생하지 않을 경우 다수의 철탑기초에 대한 안정성 해석 및 구조 해석을 일괄적으로 수행하고 설계결과를 도출한다.
○ 안정성을 만족하지 못하는 개소에 대해, 철근의 직경, 콘크리트 물량을 자동변경하면서 최적의 설계값을 도출한다. 철근 직경은 데이터베이스에서 제공하는 직경범위에서 선택 변경되도록 한다.
자동(일괄) 설계

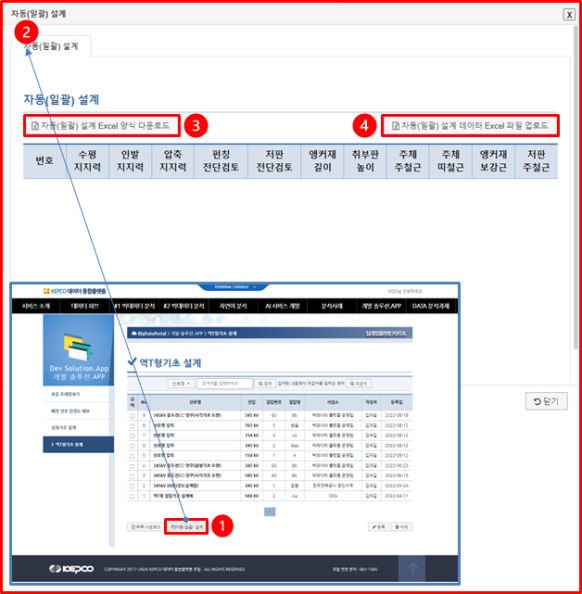

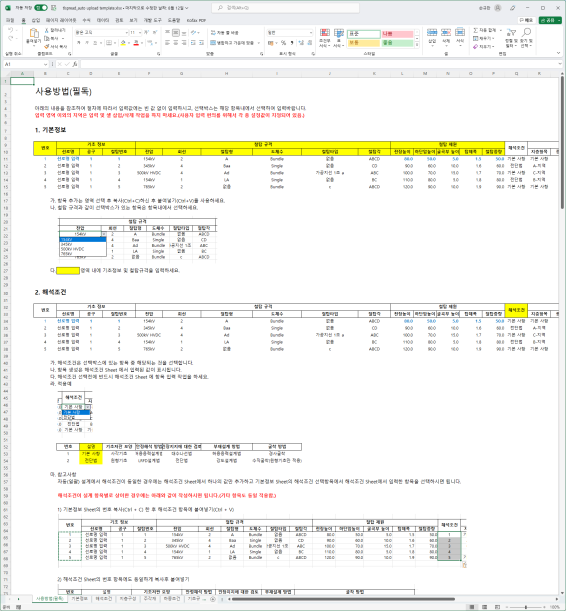

자동(일괄) 설계 Excel 양식 데이터 작성 방법
자동(일괄) 설계 Excel 양식 다운로드 버튼을 클릭하여 자동(일괄) 설계 데이터 작성을 위한 양식 파일(tlspread_auto upload template.xlsx)을 다운로드 받는다. 양식내용은 다음과 같다.

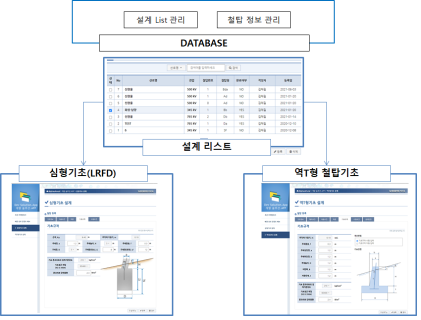

18. 모듈연계
자동(일괄) 설계 Excel 양식 다운로드 버튼을 클릭하여 자동(일괄) 설계 데이터 작성을 위한 양식 파일(tlspread_auto upload template.xlsx)을 다운로드 받는다. 양식내용은 다음과 같다.
기존의 독립적 모듈로 사용중인 심형기초(LRFD)를 역T형철탑기초 설계 프로그램을 연계시켜 동일 플랫폼에서 구동될 수 있도록 한다.
○ 프로그램간 연계를 위하여 동일한 데이터베이스를 사용하여 기본적인 설계정보, 철탑정보, 기타 기본 설정 데이터를 공유하여 활용도를 높인다.
○ 기존 심형기초(LRFD)에 사용된 UI를 적용하여 사용자의 편의성을 증대시킨다.
19. 웹기반 플랫폼 탑재
역T형철탑기초 개발모듈을 KEPCO 데이터 플랫폼에 탑재하여 웹기반 접근 및 구동이 가능하도록 한다.
○ KEPCO 데이터 통합 플랫폼에서 개발솔루션APP 메뉴에 역T형기초 설계 항목을 추가하여 심형기초 설계 모듈과 연동하여 구동할 수 있도록 구축한다.
참고문헌
AASHTO LRFD Bridge Design Specifications 2020 5th Edition
Andrew Bond & Francesco Basile (2002), Repute User Manual, Geocentrix Ltd.
Alpen, I. (1964) “Estimating the settlements of foundations on sand”, Civ. Eng. and Public Works Rev., Vol. 59, pp. 1415-1418.
Anagnostopoulos, A. G. (1990) “The compressibility of cohesionless soils”, Geotechnik, No. 3
Berre, T. et al. (1969) “Sampling disturbance of soft marine clays”, Proc. 7th ICSMFE, Mexico, Special Session 1, pp. 21-24.
Bjerrum, L. (1963) Discussion on Section 6, Proc. ECSMFE, 2, pp. 135-137.
Bjerrum, L. (1967) “Engineering geology of Norwegian normally consolidated marine clays as related to settlements of buildings”, 7th Rankine Lecture, Geotechnique 17, pp. 81-118.
Bjerrum, L. & Eggestad, A. (1963) “Interpretation of loading tests on sand”, ECSMFE, Wiesbaden, Vol. 1, pp. 199-204.
Bowles, J. E. (1987) “Elastic foundation settlements on sand deposits”, Journal of the Geotechnical Engineering, ASCE, 113, No. 8, pp. 846-860.
Bowles J. E.(1996), Foundation Analysis and Design, 5th Ed., McGraw-Hill, New York
Burland J. B. & Burbidge, M. C. (1985) “Settlement of foundations on sand gravel”, Proceedings of the Instiution of Civil Engineers, 78, Part 1, pp. 1325-1381.
Burland, J. B., Broms, B. B. & De Mello, V. F. B. (1977) “Behavior of foundations and structure”, State of the Art Report, Session Ⅱ, Proceedings of the 9th ICSMFE, Tokyo, 2, p. 517.
Cheng Liu Jack B.Evett, Soils and Foundations
Christian, J. T & Carrier, W. D. (1978) “Janbu, Bjerrum and Kjaernsli’s chart reinterpreted”, Canadian Geotech. J., 15, pp. 123-128.
Coyle, H. M. and Reese, L. C. (1966), “Load transfer for axially loaded piles in clay”, Journal of Soil Mechanics and Foundation Division. ASCE. vol. 92. No. SM2. pp. 1-26
D’Appolonia, D. J., D’Appolonia, E. & Brisette, R. F. (1968) “Settlement of spread footings on sand”, ASCE, J.S.M.F.E., SM3, pp. 735-760.
Davis, E. H. & Poulos, H. G. (1968) “The use of elastic theory for settlement prediction under three dimensional conditions”, Geotechnique, Vol. 18, pp. 67-91.
DAS, Principles of /Foundation Engineering
De Beer, E. E. & Martens, A. (1951) “Method of computation of an upper limit for the influence of heterogeneity of sand layers on the settlement of bridges”, 4th ICSMFE, London, Vol. 1, pp. 275-281.
Drilled Shafts: Construction Procedures and Design Methods, by Michael W. O’Neill, Ph.D., and Lymon C. Reese, Ph.D., P.E.
Donald P. Coduto, PE, GE, Foundation Design-Principles and Practices
Faber, O. (1933) “Pressure Distribution under Bases and Stability of Foundations”, Structural Engr., 11.
Fang, H. Y. (1991) Foundation Engineering Handbook, 2nd ed, Van Nostrand Reinhold.
FHWA, “Com624p Laterally loaded pile Analysis program for the Microcomputer”, partⅡ
Foott, R. & Ladd, C. C. (1981) “Undrained settlement of plastic and organic clays”, Journal of the Geotechnical Engineering Division, ASCE, 107, No. GT8, pp. 1079-1094.
Grant, R. et al. (1974) “Differential settlement of buildings”, JGED, ASCE, Vol. 100, GT9, pp. 973-991.
Hardin, B. O. (1987) “1-D strain in normally consolidated cohesionless soils” Journal of Geotechnical Engineering, ASCE, 113, No. 12, pp. 1449- 1467.
Holtz, R. D. (1991) “Stress distribution and settlement of shallow foundation”, Foundaton Engineering Handbook, 2nd Eds, Chapter 5, Fang, H. Y., pp. 166-222.
Holtz, R. D. & Kovacs, W. D. (1981) A introduction to Geotechnical Engineering, Prentice-Hall, Inc., pp. 283-430.
MacDonald, D. H. & Skempton, A. W. (1955) “A Survey of comparisons between calculated and observed settlements of structures on clay”, Conference on Correlation of Calculated and Observed Stresses and Displacements, ICE, London, pp. 318-337.
Meigh, A. C. (1963) “Discussion on settlements on granular soils”, ECSMFE, Wiesbaden, Vol. 2, pp. 71-72.
Mersi, G. and Godlewski, P. M. (1977) “Time and stress-compressibility interrelationship”, Journal of the Geotechnical Engineering Division, ASCE, 103, No. GT5, pp. 417-430.
Meyerhof, G. G. (1965) “Shallow foundation”, ASCE, J.S.M.F.E., Vol. 91, SM2, pp.21-31.
Mikhejev, V. V. et al. (1961) “Foundation design in USSR”, 5th ICSMFE, Vol. 1, pp. 753-757.
Muni Budhu, Soil Mechanics & Foundations
Oweis, I. S. (1979) “Equivalent linear model for predicting settlement of sand bases”, Journal of the Geotechnical Engineering Division, ASCE, 105, No. GT12, pp. 1525-1544.
Parry, R. G. H. (1971) “A direct method of estimating settlements in sands from SPT values”, Proceedings Symposium Interaction of Structure and Foundations, Midlands S.M.F.E. Society, Birmingham, pp. 29-37.
Peck, R. B., Hanson, W. E., & Thornburn, T. H. (1974) Foundation Engineering, 2nd ed., John Wiley and Sons, Inc., New York.
Perloff, W. H. (1975) “Pressure distribution and settlement”, Foundation Engineering Handbook, Winterkorn, H. F. and Fang, H. Y. eds, Chapter 4, Van Nostrand Reinhold, New York, pp. 148-196.
Perloff, W. H. & Baron, W. (1976) Soil Mechanics, Principles and application, Ronald Press, New York.
Polshin, D. E. & Tokar, R. A. (1957) “Maximum allowable nonuniform settlement of structures”, Proceedings of the 4th ICSMFE, London, Ⅰ, pp. 402-406.
Prakash Sharma, Pile Foundation in Engineering Practice
Professor John N. Cernica, P.E.,Ph.D., Geotechnical Engineering : Foundation Design.
Reese, L. C. & William, F. Van Impe (2001), Single Piles and Pile Groups Under Lateral Loading
Reese, L. C.(1997), “Analysis of laterally loaded piles in weak rock”, Journal of geotechnical and geoenvironmental engineering, ASCE., Vol.123, No.11, pp.1010～1017.
Robertson, P. K., Camanella, R. G. & Wightman, A. (1983) “SPT-CPT correlations”, Journal of Geotechnical Engineering, ASCE, 109, No. 11, pp. 1449-1459.
Rowe, P. W. & Barden, L. (1966) “A new consolidation cell”, Geotechnique, Vol. 16, pp. 162-170.
Rutledge, P. C. (1944) “Relation of undisturbed sampling to laboratory testing”, Trans. ASCE, 109.
Schmertmann, J. H. (1953) “Estimating the true consolidation behaviour of clay from laboratory test results”, Proc. ASCE, 79, Separate No. 311.
Schmertmann, J. H. (1955) “The undisturbed consolidation behavior of clay”, Trans. ASCE, No. 120, Paper 2775, pp. 1201-1233.
Schmertmann, J. H. (1970) “Static cone to compute static settlement over sand”, Journal of the Soil Mechanics and Foundation Division, ASCE, 96, No. SM3, pp. 1011-1043.
Schmertmann, J. H. (1978) “Guidelines for cone penetration test performance and Design”, Federal Highway Administration, Report FHWA- TS-78-209.
Simons, N. E. (1987) Settlement Ground Engineer’s Reference Book, F. G. Bell, Butter worths.
Skempton, A. W. & Bjerrum, L. (1957) “A contribution to the settlement analysis of foundation on clay”, Geotechnique 7, pp. 168-178.
Skempton, A. W. & MacDonald, D. H. (1956) “The allowable settlement of buildings”, Proc. ICE, 5(3), PL. 3, pp. 737-784.
Sowers, G. B. & Sowers, G. F. (1970) Introductory Soil Mechanics and Foundations, 3rd ed., Macmillan Company, New York.
Sven Hansbo, Foundation Engineering
Terzaghi, K. (1941) “Undisturbed clay samples and undisturbed clays”, J. Boston Soc. of Civ. Eng. 28, 3, pp. 211-231.
Terzaghi, K. & Peck, R. B. (1948) Soil Mechanics in Engineering Practice, 1st Ed., John Wiley and Sons, Inc., New York.
Terzaghi, K. & Peck, R. B. (1967) Soil Mechanics in Engineering Practice, 2nd Ed., John Wiley and Sons, Inc., New York.
Timoshenko, S. & Goodier, J. N. (1951) Theory of elasticity, 2nd ed., McGraw-Hill, New York.
U.S. Navy (1982) Soil Mechanics, Design Manual 7.1, Department of the Navy, Navy Facilities Engineering Command (NAVFAC).
가공송전선용 철탑기초 설계기준, DS-1110, 2013.9.30, 한국전력공사
구조물기초설계기준해설, 2015.3, (사)한국지반공학회, 국토교통부 제정
도로교표준시방서(1996), 대한토목학회
도로교설계기준(한계상태설계법), 2016, 국토교통부
도로설계요령, 2009, 한국도로공사
정상섬 (1998), “하향력을 고려한 단독심형기초의 지지력 예측“ 대한토목학회 논문집 제18권 제3-4호, pp. 553-566.
한국지반공학회, 구조물기초설계기준해설, 2003.2
한국지반공확회, 깊은기초, 2002.9
