개 요
SFReWall 보강토옹벽을 효과적으로 분석하여 현장에 적용하기 위하여 SFReWall 보강토 옹벽의 외적안정 및 내적안정 뿐만 아니라 SFReWall 보강토옹벽이 가지고 있는 연결강도 등의 국부안정에 대한 특성을 잘 반영해 주는 FHWA 기준(Demonstration Project82 Reinforced Soil Structures MSEW Publication No. FHWA-SA-96-071 Reprinted June 1999.,)에 따라 SFReWall 보강토옹벽 설계 프로그램이 개발되었다.
SFReWall 보강토옹벽의 외적, 내적 및 국부안정해석을 SFReWall 보강토옹벽 설계 프로그램을 이용하여 간단하고 정확하게 수행하고 편리하게 보존할 수 있게 되어 있으며 보강재데이터베이스를 통하여 반복적인 업무를 최대한 생략할 수 있게 되어 있다.
SFReWall 보강토옹벽 설계 프로그램은 개발자 중심의 프로그램이 아닌 사용자 중심의 프로그램으로 개발되어 각 종 기본적인 특성을 변경할 수 있게 되어 있어 개발자가 아닌 사용자가 임의로 모든 해석조건, 해석단면도의 형태를 변경, 추가 할 수 있도록 고안되어 추후 발생되는 문제에 최대한으로 대처할 수 있도록 되어 있다.
주요특징
SFReWall 보강토옹벽 설계 프로그램은 기존의 해석방법인 상용프로그램, 엑셀을 이용한 방법에서 발생되는 보강토옹벽의 해석 및 관리의 문제점을 보안하는 것과 보강토옹벽 해석 후 발생하는 이차적인 작업을 줄이는데 중점을 두고 개발되었다.
SFReWall 보강토옹벽 설계 프로그램의 주요한 특징은 다음과 같다.
– 실시간 단면 생성 기능
– 사용자 인터페이스 중심
– 작업시간 단축으로 업무효율 증대
(가) 실시간 단면 생성 기능

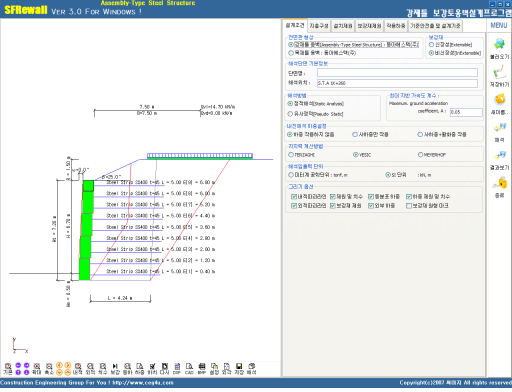

데이터 입력과 동시에 해석단면이 실시간으로 생성되어 사용자가 입력한 데이터가 정확하게 입력되었는지를 바로 확인할 수 있어 사용자의 오류로 인한 부정확한 해석을 사전에 방지할 있으며 생성된 단면에 대하여 축소, 확대, 이동 기능을 제공하며 또한 DXF 및 BMP 파일을 생성하여 해석 후 단면작업과 보고서 작업에 필요한 자료를 생성해 준다. 각 종 그리기 옵션을 통하여 사용자 필요한 부분만 생성이 가능하여 해석 후 추가적인 작업을 줄여 해석 및 설계에 많은 이점을 제공합니다.
(다) 작업시간 단축으로 업무효율 증대

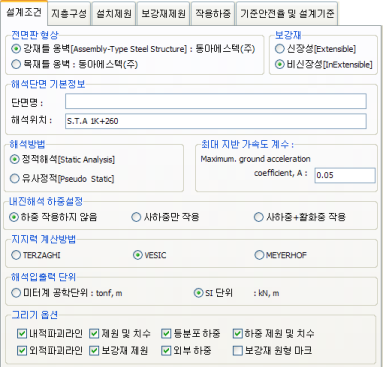

데이터 입력창을 통하여 입력된 값과 단면생성창의 상호 연동을 통하여 생성된 모든 해석데이터 및 단면을 간단한 마우스 컨트롤을 통하여 이동, 복사, 단면생성이 가능하며 모든 운영체제가 원도우 환경으로 사용자에게 적합한 환경을 제시합니다.
또한 모든 입력 데이터와 출력물은 자동으로 디렉토리를 생성하여 입력 및 출력데이터를 손쉽게 관리할 수 있도록 하며 특히 생성되는 출력물의 파일명도 자동으로 생성하여 해석단면명으로 모든 것을 파악할 수 있는 구조로 되어 있어 사용자의 작업시간을 크게 단축시킬 수 있다.
자주 사용하는 옵션이나 양식 등을 저장하여 새로운 해석단면 작성 시 이미 저장된 내용을 이용하여 작업을 수행할 수 있어 한번 수행한 작업을 반복적으로 수행하는 업무가 발생하지 않도록 사용자 위주의 기능을 강화하여 업무효율을 증대시킬 수 있도록 개발되었다.
주요기능
SFReWall 보강토옹벽 설계 프로그램의 주요기능을 요약하여 정리하고 세부적인 기능을 설명하면 다음과 같다.
(가) 해석방법
– FHWA 기준에 따른 외적안정, 내적안정 및 국부안정 해석 수행
– 외부하중에 대한 FHWA 기준을 도입하여 하중조건을 반영
(나) 해석 단면 수행 및 관리
– 각 단면에 대한 사용자에 의한 실시간 해석 기능
– 실시간 단면 생성기능
– 해석단면 DXF, BMF 출력
(다) 각 종 데이터베이스 구축
– 토질 데이터베이스 지원
– 보강재 데이터베이스 지원
(라) 다양한 옵션
– 해석입출력 미터계 공학단위와 SI단위를 선택 지정 가능
– 해석결과에 대한 최적값을 출력하여 비교 가능
– 실시간 생성된 단면 그리기 옵션 기능
참고자료
개발 관련 세부내용은 아래의 문서를 다운로드하여 참고하시기 바랍니다.
