개 요
Green Steel-격자형 강재틀 보강공법은 자연친화적인 공법으로 옹벽의 수직 구축시에도 전면벽체의 식생이 용이하고 재질이 고강도 Steel로 이루어져 있어 장기적인 구조물의 안정성을 확보하였으며 전면벽체의 생산, 보관, 운반 및 시공이 용이하고 별도의 부자재를 설치하지 않더라도 성토체의 유출을 방지할 수 있어 시공성과 함께 경제성을 높였으며 또한 식생면적 및 표면적이 커서 각종 소음 및 환경공해를 줄일 수 있으며 현장여건에 맞추어 하천변 및 절․성토의 구분없이 다양한 보강방법의 적용이 가능하므로 원하는 모든 형태의 옹벽축조가 가능한 신개념 공법이다. 특히 기존 패널식 및 블록식 보강토옹벽의 공법상 미완점(부등침하에 의한 전면벽체의 변위, 부분적 개보수 등)을 보완하고 보강기능의 기술적인 향상으로 반영구적인 녹화용 보강토옹벽의 축조가 가능한 친환경 공법이다.
주요특징
가. 전면벽체의 강성화 및 부등침하에 대한 내성이 우수하다.

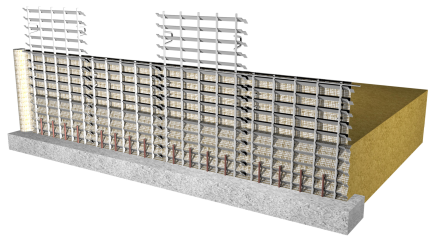

Green Steel-격자형 강재틀은 상하좌우로 연결되는 수직평강재와 전방을 향하여 경사지도록 부착되어 있는 수평평강재가 격자 형태로 제작되어 구조적으로 강성화된 전면벽체를 형성할 수 있다. 보강토체 침하 시 벽체의 연결부가 상→하 하강되는 작용으로 보강토체의 침하력이 벽체에 직접 전달되지 않으며 수직하중의 외력을 자체적으로 흡수할 수 있는 완충 기능을 하게 되어 벽체의 각 연결부의 응력 집중 현상 방지와 벽체의 과다한 수직하중으로 인한 벽체의 배부름 현상 등을 방지할 수 있는 벽체간 결합구조 및 보강재 연결부 구조를 갖는다.
나. 전면벽체의 토사유출 방지를 위한 부자재 불필요 및 완벽한 식생환경 조성
Green Steel-격자형 강재틀은 수평강재가 전방을 향하여 상향 경사지도록 형성되어 있어 성토체와의 결속력이 높고 수평평강재간의 각도가 성토체를 이루는 토사의 안식각보다 작은 각을 이루므로 후면에 별도의 부자재를 설치하지 않더라도 토사가 유출되지 않는다. 따라서 수평평강재 사이의 공간을 통하여 식생기반이 형성되어 별도의 식생공간의 확보가 필요하지 않으며 수직옹벽의 구축 시에도 전방을 향하여 노출되는 토사가 완만한 경사로 고착되어 형성됨으로써 식물이 성토체를 향하여 뿌리를 내리고 시공 후 시간이 경과하더라도 친환경적인 푸른 옹벽을 유지할 수 있다.
다. 옹벽이 연속된 담장 또는 사면의 축조가능
Green Steel-격자형 강재틀은 별도의 추가적인 자재를 사용하지 않고도 작업 공정상에 공백없이 옹벽의 연속된 담장 또는 사면의 구축이 가능하도록 각 부재의 연결이 용이하고 전후 양방향이 전면벽체의 기능이 가능하며, 성토체와의 결속력이 높은 형태의 구조를 갖도록 형성되어 옹벽과 연속된 자연친화적인 담장 및 사면을 구축할 수 있다.
라. 하천 및 절토부의 적용성
Green Steel-격자형 강재틀 보강토공법은 생물학적으로 안정성을 같는 소재로 이루어져 있어 하천주변의 생태환경에 적합하며 특히 전면벽체의 후방 하부에는 비교적 공극이 큰 파쇄석 등을 채워 줌으로서 하천 및 하천 주변에 서식하는 어류나 양서류 등에게 은신처를 제공할 수 있고 전면벽체의 후방 상부에는 목초류가 자랄 수 있도록 흙을 채워 줌으로써 하천의 생태에 있어 동식물이 조화를 이루고 시각적으로도 인공의 느낌 보다는 자연적인 느낌을 주게 된다. 또한 하천옹벽은 하천의 물흐름 방향에 맞게 눕혀서 설치함으로써 용존 산소량을 높여 하천의 서식하는 어류 등의 생장 환경에 좋은 여건을 조성해 줄 수 있고 하천의 수질정화 능력도 높여 줄 수 있다.
Green Steel-격자형 강재틀은 전면벽체를 위한 자재로도 쓰일 뿐만 아니라 수평보강재로도 사용될 수 있는 구조로 형성되어 앵커의 역할을 하게되어 매우 큰 수동 저항력을 발휘함으로써 벽체 후방의 전후 구간이 짧은 경우에도 견고한 옹벽의 구축이 가능하며 인력시공에 적합하도록 경량화하여 장비 진입이 어려운 절토부 옹벽에 시공도 용이하다.
마. 곡선형 옹벽의 축조
Green Steel-격자형 강재틀의 수평평강재가 인접하는 격자들의 수평평강재의 간섭없이 상하좌우 이동이 가능하며 겹쳐지는 각도를 조절할 수 있고 상하좌우 이격간격 및 이동폭이 커 곡률각도가 크며 또한 격자틀의 측부 결합부는 다양한 각도가 부여되더라도 이격된 겹이음이 향상 유지되어 견고한 곡선형 옹벽의 구축이 가능하다.
바. 간편하고 신속한 유지보수
Green Steel-격자형 강재틀은 보강토체를 파내지 않고도 전면벽체의 해체 조립이 가능한 구조로써 전면벽체를 구성하는 격자틀 상호간 이격이음 또는 볼트 너트로 연결되어 각 연결부는 전면에서도 분리할 수 있는 구조로 축조되어 있어 인접한 격자틀간의 간섭없이 각각의 격자틀을 해체 조립할 수 있다. 해체 후에도 인접한 격자틀과 흙-보강재간의 마찰력에 의해 지지되어 보강토체는 유실되지 않는다. 따라서 옹벽의 전면벽체를 구성하는 어느 한 부분의 강재 격자틀의 파손 또는 훼손 시 파손된 격자틀의 각 연결부를 분리한 후 크레인 등을 이용하여 파손된 격자틀을 전방 상부로 경사지게 들어 올리고 새 격자틀 교체시 해체시와의 역순으로 격자틀을 조립시켜주면 되므로써 개보수 작업이 소규모의 공간에서 적은 인원으로 신속하고 간편하게 이루어져 이의 유지보수가 용이한 녹화용 조립식 보강토옹벽을 구축할 수 있다.

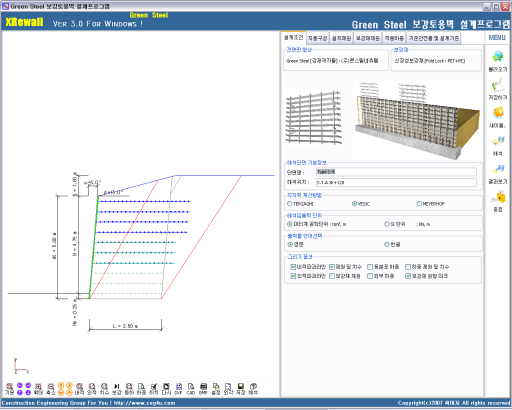

XReWall : Green Steel 프로그램

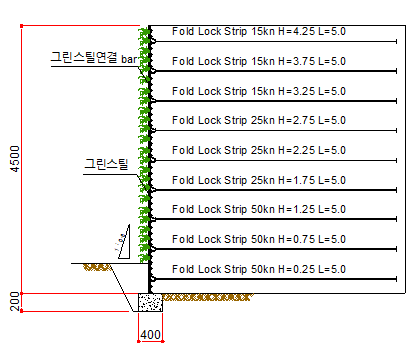

Green Steel 보강토옹벽을 효과적으로 분석하여 현장에 적용하기 위하여 Green Steel 보강토 옹벽의 외적안정 및 내적안정 뿐만 아니라 Green Steel 보강토옹벽이 가지고 있는 연결강도 등의 국부안정에 대한 특성을 잘 반영해 주는 FHWA 기준(Demonstration Project82 Reinforced Soil Structures MSEW Publication No. FHWA-SA-96-071 Reprinted June 1999.,)에 따라 Green Steel 보강토옹벽 설계 프로그램이 개발되었습니다.
Green Steel 보강토옹벽의 외적, 내적 및 국부안정해석을 Green Steel 보강토옹벽 설계 프로그램을 이용하여 간단하고 정확하게 수행하고 편리하게 보존할 수 있게 되어 있으며 보강재데이터베이스를 통하여 반복적인 업무를 최대한 생략할 수 있게 되어 있습니다.
Green Steel 보강토옹벽 설계 프로그램은 개발자 중심의 프로그램이 아닌 사용자 중심의 프로그램으로 개발되어 각 종 기본적인 특성을 변경할 수 있게 되어 있어 개발자가 아닌 사용자가 임의로 모든 해석조건, 해석단면도의 형태를 변경, 추가 할 수 있도록 고안되어 추후 발생되는 문제에 최대한으로 대처할 수 있도록 되어 있습니다.
참고자료
개발 관련 세부내용은 아래의 문서를 다운로드하여 참고하시기 바랍니다.
