개 요
GIMP 프로그램은 그라우팅 정보를 생성하기 위해서 지층정보와 그라우팅 정보를 직접 입력한 후 시공관리에 필요한 데이터를 생성할 수 있으며, 또한 실제공사에서 사용하는 설계도면을 통해 데이터의 입력을 자동화하여 편리하게 정보를 생성할 수 있는 프로그램이다.
GIMP는 메인화면에 입력된 지층정보 및 패턴정보 등을 활용하여 각종 그라우팅 정보를 가시화하여 3D의 형태로 사용자가 직관적으로 현 프로젝트에 대한 그라우팅 위치, 공경, 주입율 등을 확인할 수 있도록 구성되어 있으며 각종 다양한 기초형상을 입력할 수 있어 입력된 형상을 그라우팅 정보와 함께 가시화하여 프로젝트 수행에 있어 편리성을 제공한다. 또한 입력된 정보를 활용하여 실제 작업현장에서 시공조건을 최적으로 제어 및 관리할 수 있다.
주요기능
GIMP는 그라우팅 정보를 3차원으로 가시화할 수 있는 메인화면과 각종 환경설정, 패턴관리, 지층종류, 주상도 입력, 공번정보 및 도면읽기 항목으로 구성되어 있으며 각 항목이 수행하는 주요기능은 다음과 같다.

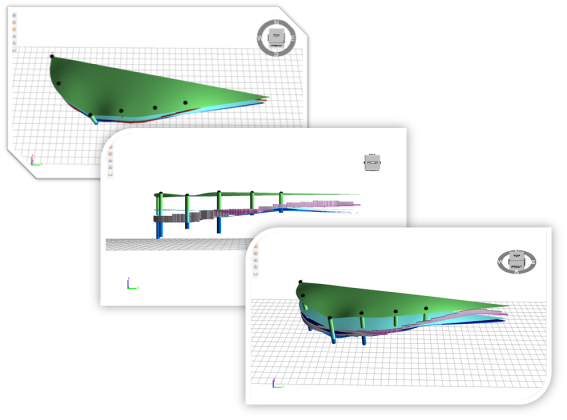

1. 그라우팅 결과 3차원 가시화
그라우팅 주입 분석 결과를 3차원으로 가시화를 수행하기 위해서는 평면도, 단면도 및 전개도의 도면파일을 읽어온 후 가시화를 수행하여야 한다. 본 과업에서는 주상도의 좌표와 층상정보를 삼각망 알고리즘을 사용하여 작업영역에 대한 위치정보를 구성하고 각 위치에서 그라우팅 정보를 작성하기 위해 입력된 주상도의 좌표 및 지층깊이정보 등을 이용하여 층상정보를 보간하여 그림과 같이 3차원 형태로 표현한다.
① 주상도 정보와 IDW 보간방법을 사용한 지표면 가시화
② 시추주상도와 삼각망 알고리즘을 사용하여 각 지층별로 층상정보 작성
③ 기타 3차원 가시화 기능
– 회전/줌, 초점이동 등 3D 화면 제어기능
– 주상도 및 그라우팅 정보 3D 화면 보기 기능
– 지층 및 시추공 색상 등 제어기능
– 기타 조사 자료에 대한 가시화 기능
2. 지층 정보 관리
주상도의 지층구성 및 공번의 그룹을 구성하기 위한 가장 기본적인 지층 정보를 입력할 수 있도록 한다.
① 패턴관리를 통해 주입데이터 입력 및 분석 후 지층마다 주입정보 설정하기
② 각종 자료를 통해 지층정보 및 물성정보 입력하기
3. 주입 데이터 분석 수행
패턴관리, 주상도 입력, 공번정보 및 도면읽기를 통해 그라우팅 주입정보를 분석한다.
① 공번정보 및 주상도입력 데이터 관리
② 전개도 및 평면도등 도면 관리
4. 설계 데이터 입력 기능
설계에 필요한 설계조건, 지층구성, 주입정보, 기타 설계를 항목별로 정리하여 사용자가 편리하게 입력할 수 있도록 하는 기능을 수행한다.
① 설계조건
② 지층구성
③ 주입정보
④ 공번정보
GIMP 프로그램 사용법

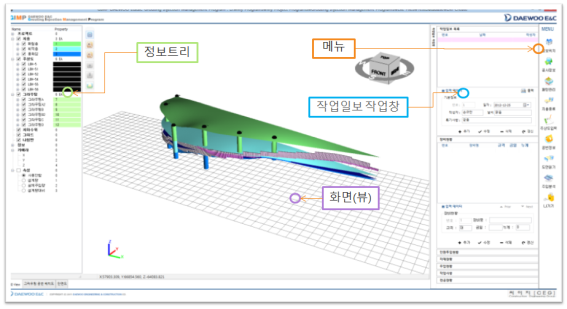

프로그램을 실행하면 다음과 같은 초기화면이 생성된다. 화면은 정보트리, 화면(뷰), 메뉴 그리고 작업정보창과 같이 크게 네 개의 부분으로 구분할 수 있다. 먼저 정보트리창은 데이터를 트리형태로 관리하여 데이터를 화면에서 쉽게 확인할 수 있도록 한다. 화면(뷰)은 입력된 데이터를 가지고 3D 형태로 보여준다. 메뉴창은 프로그램에서 사용하는 메뉴를 툴바의 형태로 표시한다. 작업정보창은 실제 작업현장에서 사용하는 다양한 데이터와 보다 편리한 기능수행을 위한 그라우팅 작업정보를 입력하는 기능을 수행한다.
정보트리창은 해석에 사용하는 데이터의 정보를 저장하고 있는 창으로 저장되는 정보에는 지층종류, 주상도 정보, 그라우팅 그룹정보 및 그 외 기타정보로 구성이 되어 있다. 다음 그림은 프로젝트를 읽기 전후의 정보트리창의 모습을 보여주고 있다. 트리는 Name과 Property 열로 구성이 된다.

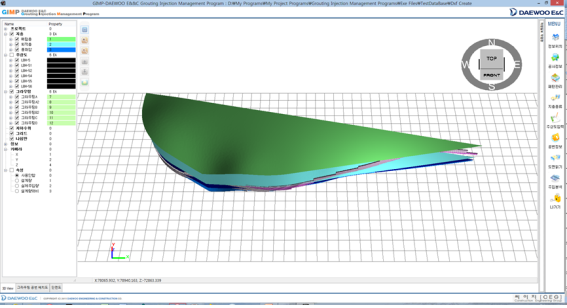

1. 화면(뷰)
데이터를 표시하는 화면(뷰)는 지반정보를 3D 형식으로 보여준다. 3D는 그래픽엔진으로 OpenGL을 사용하였으며 마우스를 이용하여 상하좌우 이동은 물론 회전을 통해 다양한 각도에서 조망할 수 있다. 데이터를 3차원으로 볼 수 있는 화면(뷰)로 지반의 고저를 광원을 이용하여 음영으로 표현하므로 지반상태를 쉽게 파악할 수 있다. 3D 화면 우측 상단에는 나침반이 있어서 현재 3D 화면에서의 방위나 기준축에 대한 회전량을 표시해준다. 도넛모양의 띠의 좌우상하에는 방위를 나타내는 N, W, S, E 가 표시되어 있고, 타원모양의 가운데에는 지반모델링을 의미하는 정육면체가 있고 각 면에는 TOP, BOTTOM, LEFT, RIGHT, BACK, FRONT가 표시되어있어 확대하였을 때 현재 보고 있는 시선의 방향을 쉽게 파악할 수 있다. Z축 방향에 대해서는 별도의 축척을 적용하여 지반의 요철을 좀 더 상세히 조정할 수 있다.
2. 작업일보 작업창

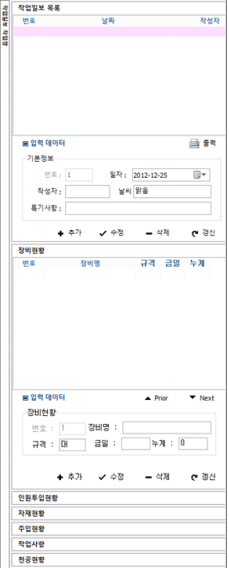

작업일보 작업창은 실제 작업환경에서 사용할 장비, 인원, 자재, 주입현황 및 작업사항 등 다양한 데이터를 입력하고 그 데이터를 추가, 수정, 삭제 하는 기능을 수행한다.
3. 프로젝트 관리

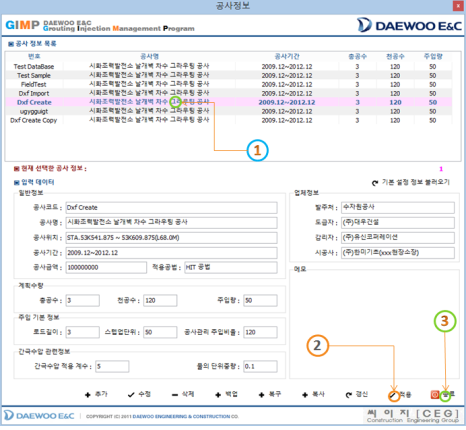

메인화면 메뉴에서 프로젝트 열기를 선택한다. 대화상자가 뜨면 현재 작성된 프로젝트 리스트가 나타난다. 리스트에서 먼저 프로젝트를 선택하고 추가 버튼을 클릭하면 하단에 있는 버튼 클릭에 앞서 선택한 프로젝트의 공사코드가 나타난다. 종료를 클릭하면 프로젝트를 읽는 대화상자가 나타난다.
프로젝트 관리화면에서 아래의 절차에 따라서 반드시 프로젝트 항목을 선택하여야 한다. 선택하지 않을 경우에는 대화상자를 종료할 수 없다.
① 적용 : 원하는 프로젝트 선택
② 종료 : 대화상자를 닫는다.
4. 패턴관리

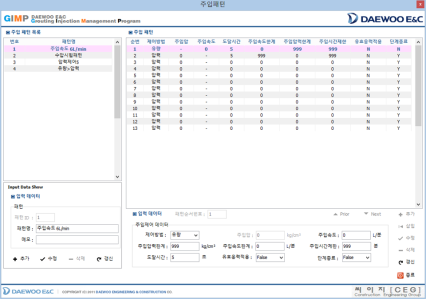

패턴명 및 기타정보를 추가한 후 그에 상응하는 주입제어 데이터를 입력하여 주입패턴을 생성한다. 제어방법은 유량과 압력으로 구분되어 입력한다.

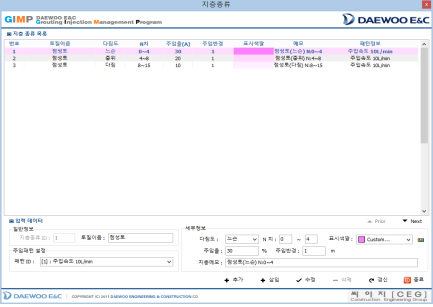

5. 지층종류
지층의 종류와 지반의 물성값을 입력한다. 패턴관리에서 편집한 데이터를 이용하여 주입율 및 주입패턴 등을 입력한다. 이 내용은 주상도를 작성할 때 이용된다.
6. 주상도 입력

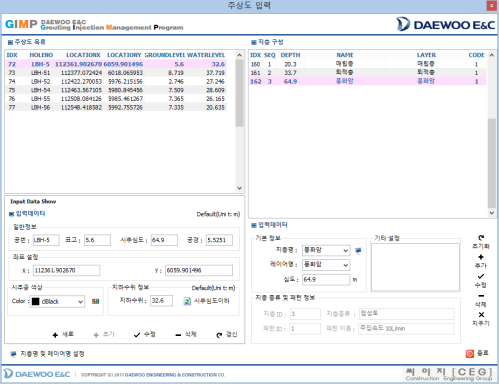

프로젝트의 지층편집을 마친 후 수행해야 할 작업은 프로젝트의 지층을 구성하기 위해서 주상도를 입력하는 작업이다. 주상도는 메뉴에서 주상도 입력 아이콘을 클릭하여 실행할 수 있다.

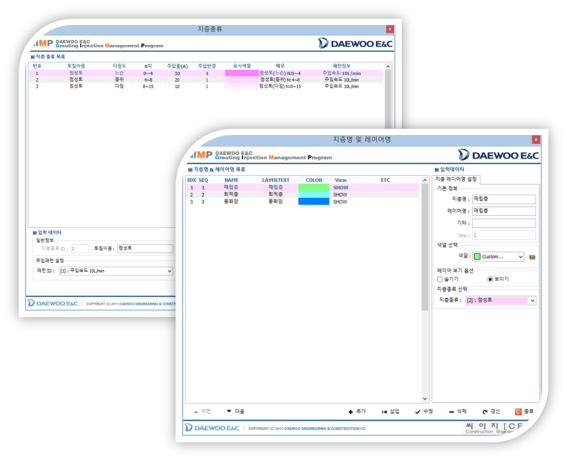

주상도 입력은 해석에 대한 가장 기본적인 작업이며 주상도를 입력하기 전에 반드시 주상도 목록에서 지층명 및 레 이어명 설정 대화상자를 통하여 기본적인 지층의 명칭과 고유한 레이어명을 입력하여 지층을 구성하여야 한다. 여기서 구성된 지층은 지반 물성 편집 등의 기본적인 구성요소이므로 세심한 주의를 요한다.

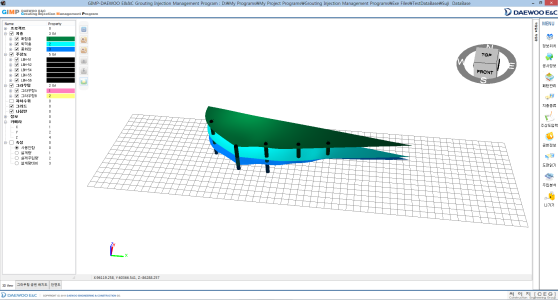

주상도를 모두 입력한 후에 프로젝트를 다시 읽을 상태의 모습이다. 주상도만 입력한 상태이므로 그 이외 정보가 없기 때문에 입력된 주상도 정보만 가지고 프로그램에서 자동으로 프로젝트 범위를 만든다.

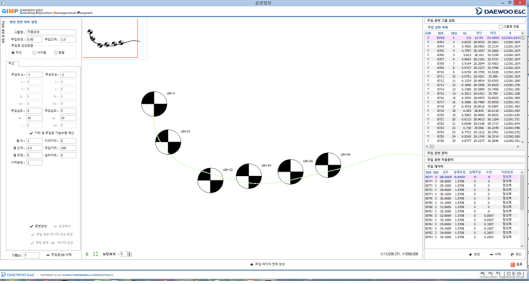

7. 공번정보
그라우팅 정보를 생성 및 관리하기 위해서 공번정보의 편집을 실행한다. 그룹을 생성한 후에 공번정보, 공번지층 및 주입데이터를 관리할 수 있다. 주입공 모양은 세 가지의 기본적인 형태로 선택할 수 있으며, Database를 생성한다. 그룹을 생성하고 데이터를 입력한 후의 모습이다.
8. 도면읽기

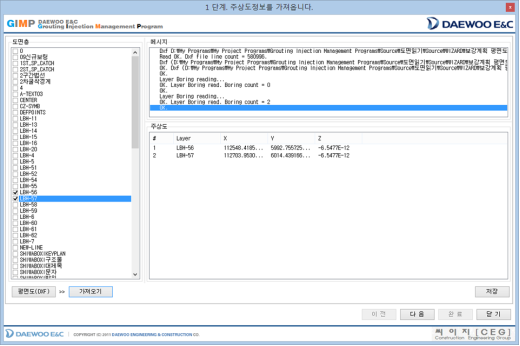

패턴관리, 지반물성입력 등을 통해 입력 및 생성한 여러 데이터를 이용해 다섯 가지 단계를 거쳐 그라우팅 위치 정보를 생성해준다. 주요 목적은 도면을 읽어와서 교점계산 및 그라우팅 그룹을 구성하는 것이며, 여러 가지 선택사항이 많으므로 선택시 주의를 요한다. 선택된 요소들이 자동적으로 교점계산을 해주며 그룹을 구성하여 설정 내용으로 설계할 수 있도록 도와준다.
참고자료
개발 관련 세부내용은 아래의 문서를 다운로드하여 참고하시기 바랍니다.
